DSP芯片外围电路典型设计(数字信号处理器芯片TMS320F
DSP芯片外围电路典型设计(数字信号处理器芯片TMS320F206) :
引 言
DSP(数字信号处理器)芯片是一种能够实时快速地实现各种数字信号处理算法控制的微处理器,已经在通信与信息系统、信号与处理、自动控制、雷达、航空航天、医疗等许多领域得到了广泛的应用。
目前生产DSP芯片的厂家主要有TI公司、AD公司、Motorola公司等。其中TI公司推出的TMS320C2XX系列是继TMS320C2X和 TMA320C5X之后的一种低价格、高性能16位定点运算DSP。TMS320F206是2XX系列的代表之一,性价比高,应用广泛,目前已成为高档单片机的理想替代。TMS320F206的性能特点如下:指令周期达25 ns;可寻址64 k程序空间、64 k数据空间、64 k I/O空间以及32 k全局存储空间;片内集成有32 kB Flash存储器;32位算术逻辑单元、32位累加器、16位并行乘法器;丰富的片内外设,可编程等待状态发生器、锁相环、同步串行口、异步串行口等;与IEEE 1149.1标准兼容的JTAG串行逻辑扫描电路。
DSP芯片外围电路设计是用好DSP芯片最关键的第1步。本文以TMS320F206为例介绍DSP芯片前向通道和后向通道接口电路、外存存储器扩展等典型的设计思路及方法。
1 TMS320F206前向通道接口
AD7677芯片是AD公司新推出的具有1 MSPS(百万次采样每秒)16位A/D转换芯片。该芯片采用开关电容式逐次比较结构,其内部自带SHA(采样保持器)、时钟源、+2.5 V参考电压、误差修正电路、差分输入以及并行/串行输出接口。采用单+5 V电源供电,正常工作情况下的功耗为115 mW,关闭模式下的功耗仅为7μW。具有高达94 dB的优越的动态范围,INL(积分非线性)最大为±0.5LSB,无漏码DNL(差分非线性)最大为16位。并具有Warp、Normal、Impulse这3种可选工作模式。
A/D转换器采样的精度取决于参考电压、布线以及正确的时序。其中布线主要是指电源和地、参考电压的抗干扰性能,电源和地的干扰是造成系统误差的最主要原因。
对于许多高性能数据采集应用,为了解决A/D转换器与放大器之间的匹配问题,AD7677还可与AD公司的AD8021运算放大器配对使用。AD8021是为了解决增益与带宽性能之间的匹配问题的一种定制补偿放大器。
TMS320F206工作于20 MHz时钟周期。A/D转换器工作于Warp模式,其采样速度达到1 MSPS,每两次转换时间间隔不超过1 ms,否则会导致前一转换结果的覆盖丢失。
TMS320F206与AD7677接口电路框图见图1。

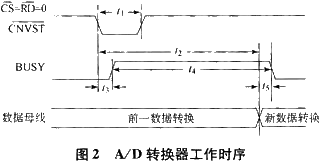

正常工作状态下,当DSP的地址判断位A0为高,且I/O口空间选择信号IS以及渎选择信号RD同时为低时,A/D的片选信号CS及读请求信号RD同时为低,即表示A/D被选中且准备数据转换。由DSP的I/O口触发A/D转换开始信号CNVST(t1),A/D的引脚BUSY保持高(t2),即开始数据的转换。其工作时序如图2所示。
2 TMS320F206后向通道接口
单集成芯片AD669是16位高分辨率、40 ns高速转换的A/D转换器。AD669数据锁存采用分段译码结构,可减少与数码相关的毛刺,同时采用双缓存锁存结构,避免了虚假模拟信号的产生。AD669内部集成隐埋式齐纳基准,10.000 V基准最大误差为±0.2%。另外,AD669具有引脚可定义单极(0 V~10 V)、双极性(-10 V~+10 V)输出,可实现增益及零偏调节。
TMS320F206工作于20 MHz时钟周期,外挂JTAG仿真口,便于实时烧写、调试程序。D/A转换器工作于边沿触发模式,即LDAC与CS连接在一起,而L1直接接地,两级锁存链接成主从结构。

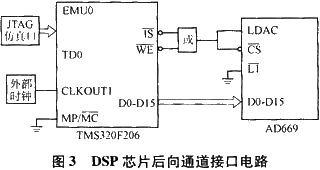

TMS320F206与AD669接口电路框图见图3。
[p]
工作时序如图4所示。
正常工作状态下,当DSP的I/O空间选择信号IS以及写选择信号WE其中一个由低变高时,则会使D/A的LDAC-CS产生上升沿(tLOW→tHIGH),开始同时更新两级锁存中的数据。
3 TMS320F206外部数据存储器扩展
DSP芯片通常需要通过外部存储器来扩展数据存储空间。TMS320F206内部集成64 kB数据存储空间,外部数据存储器可以扩展至32 kB空间。为了使存储接口速度快,选用ISSI公司的高速存储器IS61C3216,该数据存储器为32 k×16 bit的CMOS静态RAM,其读写访问时间仅为10 ns。

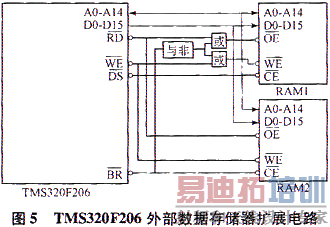

TMS320F206芯片的总线请求信号BR以及全局存储器分配寄存器GREG可以把数据存储器扩展至32kB空间。用2块IS61C3216,一组作为局部数据存储器,另一组作为全局数据存储器,地址共用8000h~FFFFh。其扩展电路框图如图5所示。
当GREG=xx00h时,8000h~FFFFh地址区域被配置为局部数据存储器,此时,BR=1,RAM2禁止访问,RAM1两个使能信号打开,选中RAM1;当CREG=xx80h时,8000h~FFFFh被配置为全局数据存储器,此时,BR=0,RAM1被禁止局部数据存储器将不能访问。
通过外部存储器扩展,TMS320F206具有64 kB的局部数据存储器空间,用来存放指令使用的数据;32 kB的全局数据存储器空间,用来存放与其他处理器共用的数据。
4 结束语
本文以TMS320F206为例阐述了DSP芯片前向通道、后向通道接口电路的设计思路及方法。在系统资源受到限制或设计需要的情况下,可以将A/D和D/A转换器同时配置在DSP的扩展总线上。此时,最重要的是综合考虑A/D和D/A转换器与DSP收发数据时序的匹配。本文设计方案以电路板的方式已运用于厂家的产品中,对机载雷达的大规模、复杂性信号处理发挥了一定的作用。
