0603元件铺铜后差別

请问版上
我想知道同样的0603电阻，为何在不同的板子上铺铜后有不同的结果

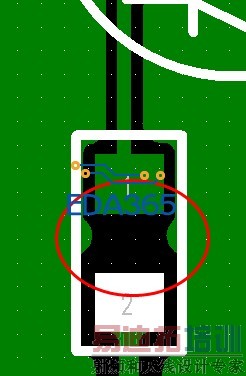

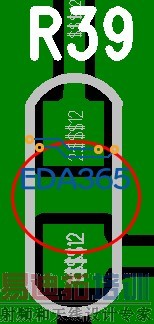

由下图红圈来看
一个中间不会铺铜，另外一个则是铺满铜
这两者的差异是由哪边去设定呢

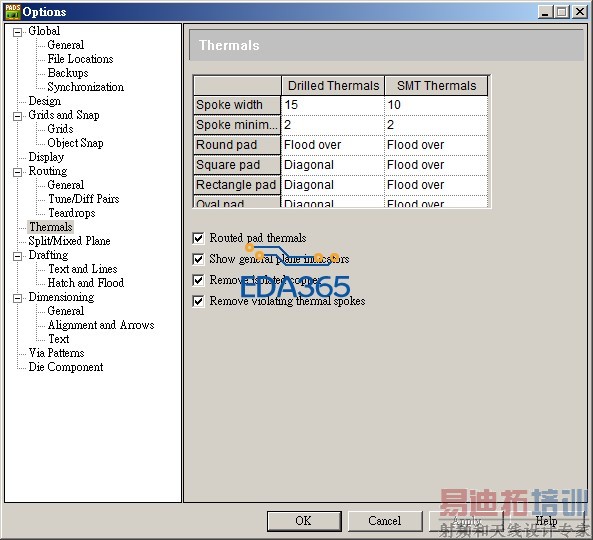

最小铺铜面积或铺铜栅格那边设置

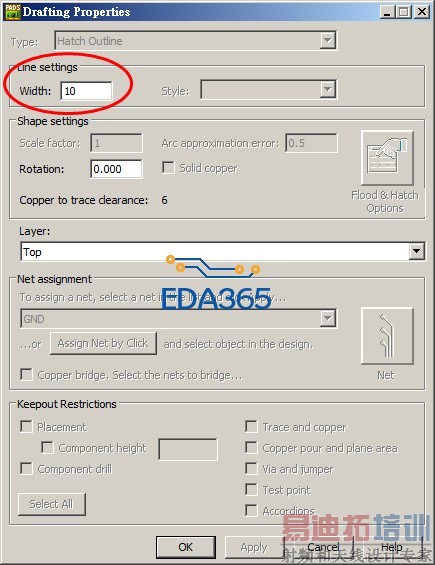

select shapes，双击一块铺铜，drafting properties窗口中width项中数字不同。

dragonou 发表于 2013-5-8 14:29

select shapes
双击一块铺铜
没有弹出任何动作....
我用的是9.5

你这里是修改平缓度的，不是设置铺铜线宽的。你选中铺铜的外框，查看其属性可以修改敷铜的线宽。

yidiyong2006 发表于 2013-5-8 14:56

对。如果这个也一样，你看下铺铜的线距是多少。

yidiyong2006 发表于 2013-5-8 15:06

是在栅格设置那。Grids设置COPPER的数值

你第二个图，铺铜到两焊盘的安规距离明显不同。造成焊盘间能铺铜的宽度减少，所以没铺上。

我觉得是下面图中的PIN2的网络有特殊规则设置，与铺铜皮距离大，造成中间铺不了

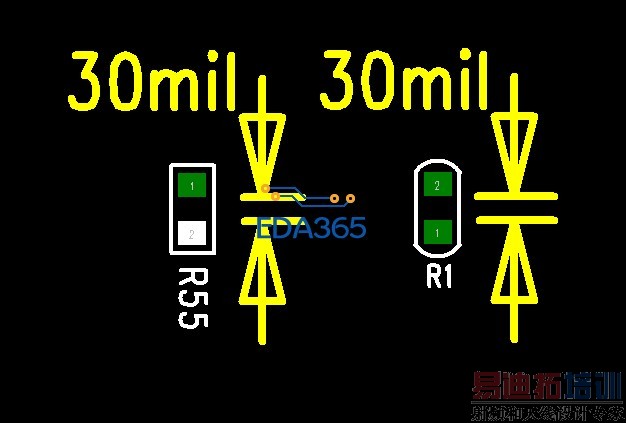

目测两个封装 不一样

liangjiatian 发表于 2013-5-9 09:39

你好
可以抓个图让我了解一下吗？
你这样说我有点不能理解
谢谢
