PADS 中via to via 规则

录入：edatop.com 点击：

请问大家
要如何设定不同属性的via间距要大于20mil规则
用来DRC除错

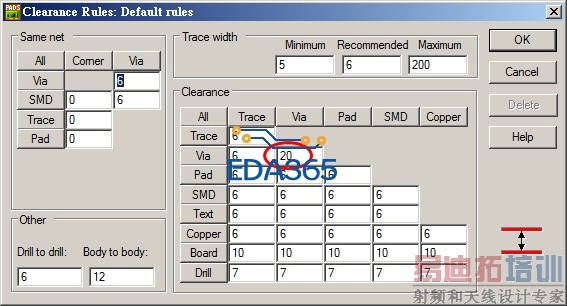

是下面这样设定吗?
谢谢

图片中的EDA365 又出来捣乱了！过孔-过孔间距不需要这么大啊！不过你空间大我也不会怪你！

这样设置是一种方法

可以的
