PADS 导入DXF文档，元素会丢失

录入：edatop.com 点击：

大家好！将DXF文档导入pads2007中，有些元素会丢失，有没有哪位大侠有解决方法，在此谢谢了。

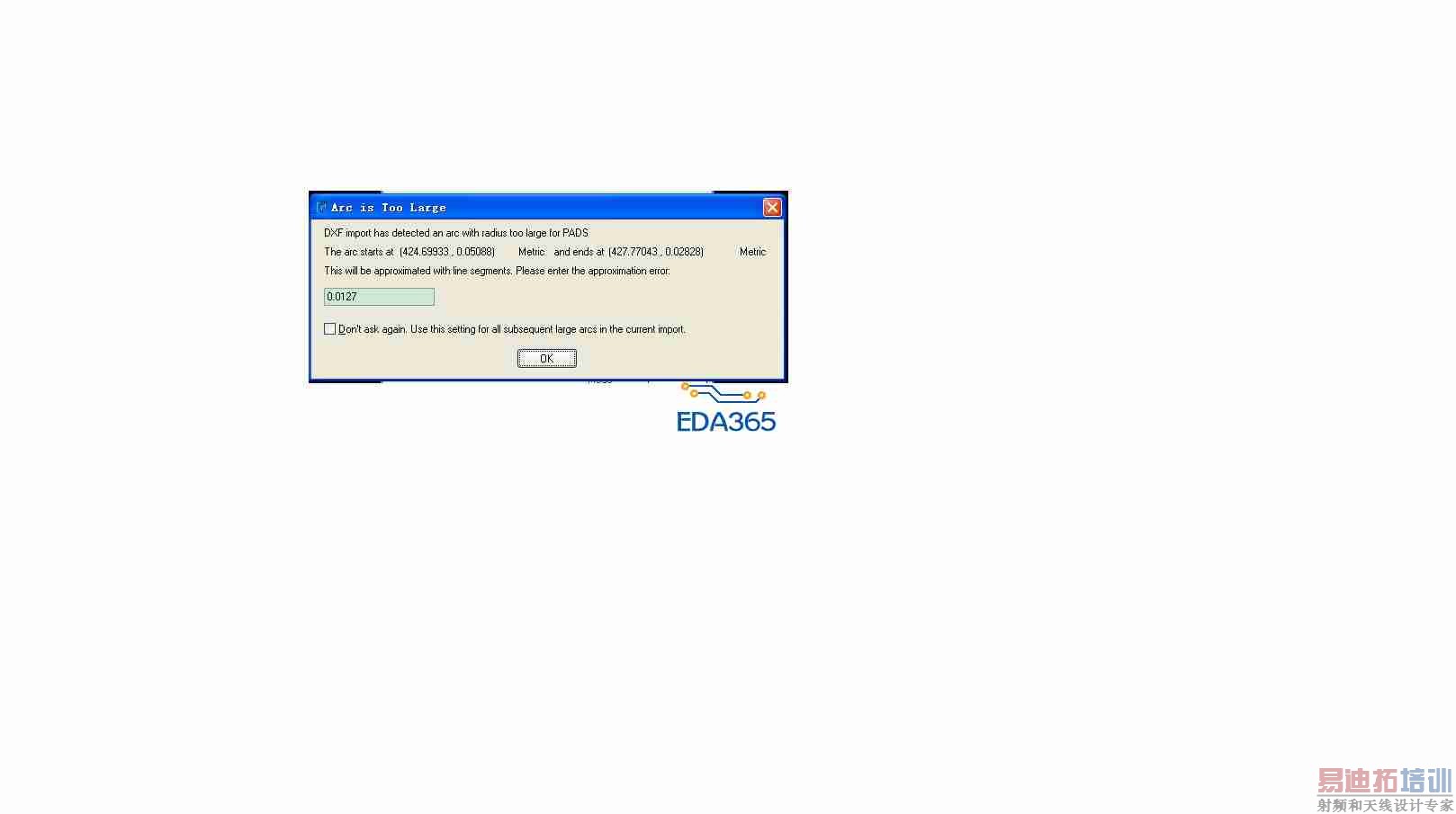

DXF import has detected an arc with radiustoo large for PADS

估计是你的CAD图形有样条曲线，导不进去
你查下AUTOCAD的flatten命令，要下一个CAD插件才行

最好保证DXF问题图层单一，所有的线条需连接起来，
