PADS中四层板的信号层上的所有地网络如何打过孔到中间地层
录入：edatop.com 点击：
如题，请问，在pads中四层板的信号层上的所有地网络如何打过孔到中间地层，而在信号层上只要留过孔不要走线？还有大家四层板的话如有两个地的话是共一个中间地层吗？如何分开呢？
发图
一定要图吗？没有图，意思是一般的的四层板你们是如何打过孔到中间地层的？如何操作？

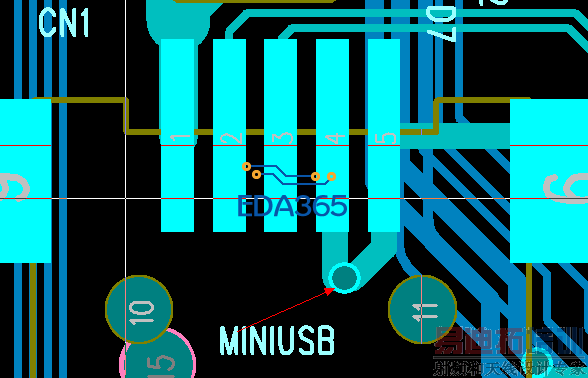

因为是新手，见笑了，通孔我知道是用通孔，我操作是，从信号层拉出走线按shift加上过孔，选择到中间地层，问题是选择了地层，在过孔处还是会引出走线呀，看人家的PCB上地是单独的过孔没有走线的呀。能否具体指点下，万分感激！
右键选select net，选一个网络，右键add via。
一般是 贯通孔的，应为你的TOP/BOTTOM大部分都要覆铜GND. 所以贯通孔可以连接上下层和中间层的地。多好啊！.个别地方可以ADD VIA.修改孔为盲孔如V12到地层。
通孔。
复制，粘贴。
或者 软件自动打孔。
你看到的应该是软件自动打的。用于地平面的连接，以加强平面层的耦合。
蓝512 发表于 2013-5-11 14:36 手动加的。 shift加左键添加过孔后直接Ctrl加左键点击过孔结束布线就行了
