怎么解决一个关于BGA封装问题的问题

录入:edatop.com    点击:

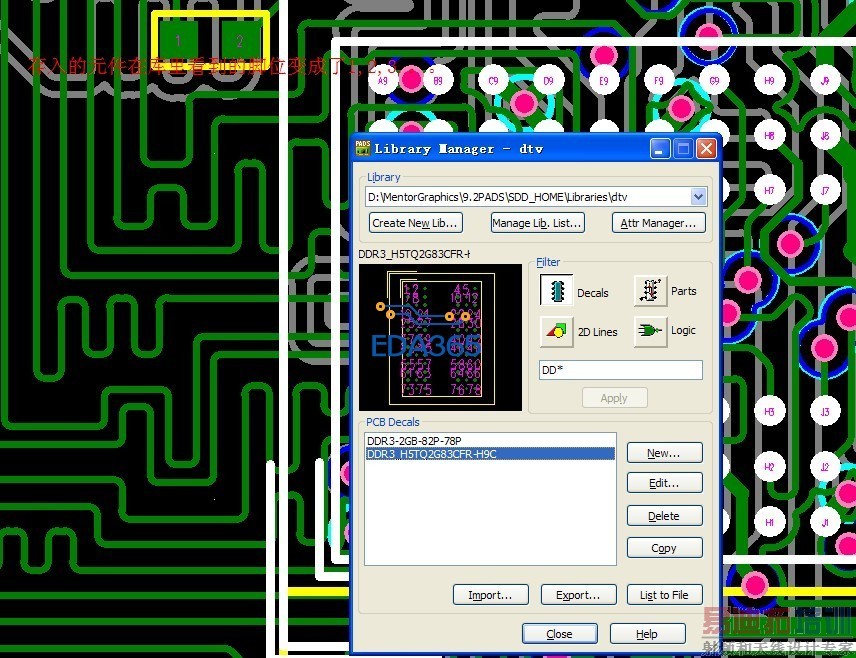

如图,BGA封装在pcb文件里的脚位排序正确,是A1,A2,A3.....,可把这个封装另存为到元件库后,到元件库管理去看脚位就变成了1,2,3....,请问这是什么原因啊,有什么好的解决方法没有啊?



沙发自己坐,坐等高手回答,不想重做BGA的封装

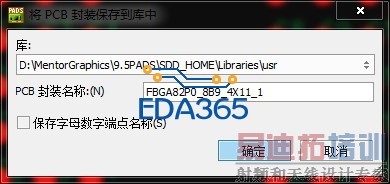

我的是这样。9.5版本,编辑封装选择另存为,勾选图中这一项就可以了

谢谢,真的是这样,问题解决了
