如何贯孔到Bottom层去?(4层板)

录入:edatop.com    点击:
(pads 9.0)
超级新手:请问大家
4层板,位置如下
Top
GND
VCC
Bottom
我要从Top层弄贯孔到Bottom层去,
请问要如何作?
是否要先把Bottom层的位置换到第2层呢?
等绕线完成後,再把它换回到第4层去?

你还真是新手呢。
我帮你,加我QQ吧1461231894

qq下载中,电脑有问题,可能要到明天了,先谢过了!

helpMe 发表于 2013-5-28 20:06

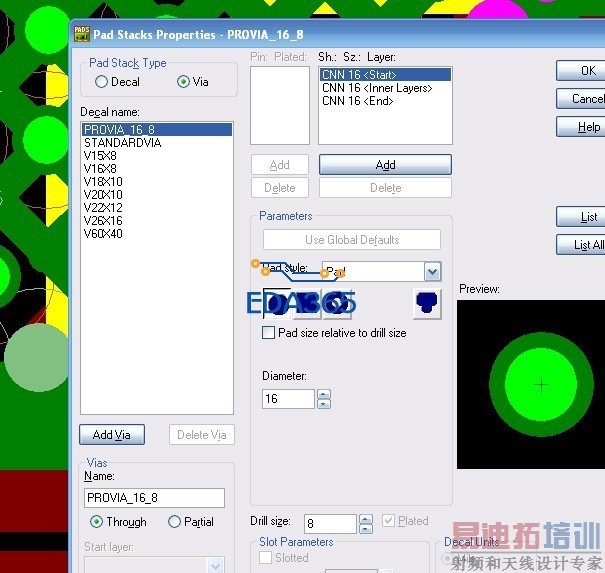

不好意思,我设新的via也是不能直接贯孔到最底层,
还是一样只能打到第2层@"@
新增中间的二层

不过,位置应该不对,但也找不到改变位置的方法

规则没设置好!规则route里面的layer pair

To 西柯一梦
感谢,
我照您说的在ctrl + enter 的 Routing 中设定,
在绕线时,线是可以到 bottom层去了,
不过我想再请教的是,是不是把基本的线拉完,
最後要把 电源和地 过孔到它们各自的所属层面时,
是要再一次的 到 Routing 去设定 Layer pair的 Second
为 GND丶 VCC ?
这样会不会把层丶线丶贯孔弄乱吗?(因为一直变换层的顺序)
