Pad 9.3看视频发现的一些问题,下大家

录入:edatop.com    点击:

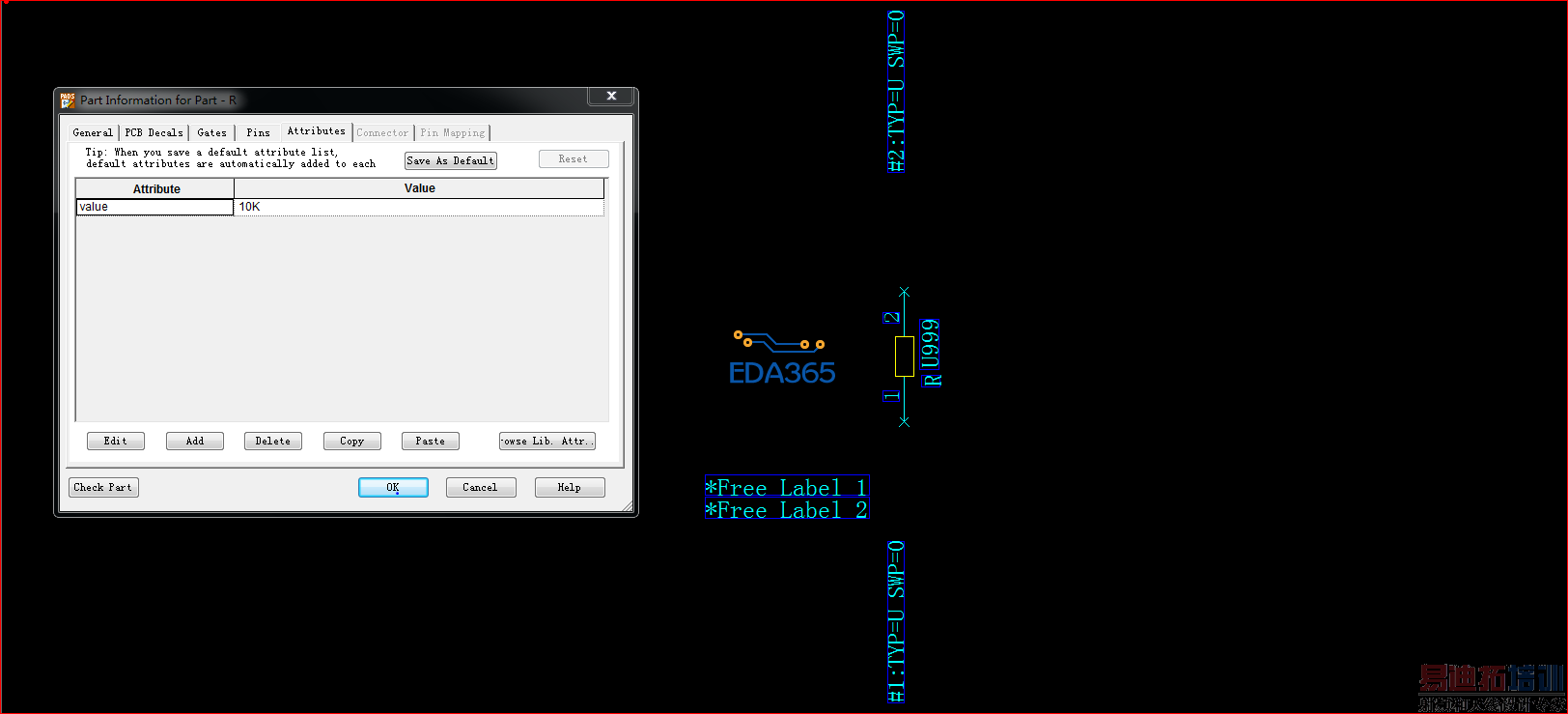

1.在画电阻、电容的封装时候,在属性值中选择Value,Value值中填入10K,但是元器件放置的时候,还是不显示,请问下是什么原因
2.在看视频的时候,发现制作者设置了一个你用鼠标移动时候就会发现有个小圆圈的,那小圆圈可以用来显示当前所在的层次,问下这要怎么设置呢?


那有9.3的视频教程啊,求分享
