ORCAD原理图修改后怎么同步到PADS PCB？

导出生成新PCB，再和旧PCB比对，导入ECO

我觉得PADS9.3原理图 非常好用 为什么用ORCAD ？

没办法,公司用的是ORCAD

请问阿科兄弟具体怎么操作?

那位大神可以回答一下，急呵

导出生成新PCB，再和旧PCB比对，导入ECO

小北，具体怎么操作？

谁可以告诉我两个PCB怎么比对，导入ECO？

第三步：在原来的PCB上file----导入-----你在第二步设置的那个路径（就是EOC文件）

在项目里选中.dsn
这时右边的工具可用
第一个 U? 给元件编号的
第二个 是反向标注，用于PCB-àSCH 的反向修改
第三个 DRC design rule check
第四个 用于生成网表，
第五个生成次项目中所设计的元件，
最后一个生成报表，这个比较有用，可以用来产生元件清单，照着这个单子就可以采购了！
按下 生成网表
一定要选择Pads2k.dll 或是padspcb.dll，只有这两个dll 才能生成PADS的网络表，且生成的文件名是.asc。
可以看看这个session log窗口，你的每一步操作都记录在此！
打开PADS，注意OrCAD中指定的 PCB FootPin 是在 PADS 的元件库中有指定的 Part
导入网络表
导入网络表后POWER 会做检查，之后会出现这个
这是因为Orcad输出的asc文件和Power定义的asc文件头部有所区别，可以不理。
导入网络表后，元件会全部以PCB 的原点为中心排放
把元件分开 排列好。可以使用 Tools 的工具把元件“弹开”
放好元件就可以开始布线了
异常现象
如果在导入网络表的时候出现如下错误
说明，PADS 的库中没有定义相应的Part 与OrCAD指定的PCB FootPin 对应

女，未嫁说的很好，很好！学习了！

不错，我就是这样进行同步的。
1.更改后的原理图生成asc并导入PCB,并记住保存路径。

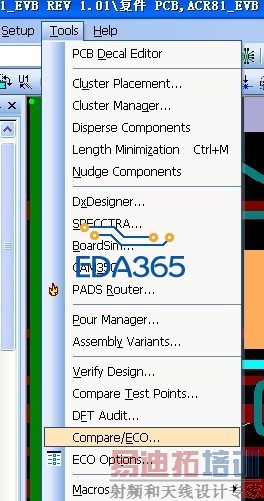

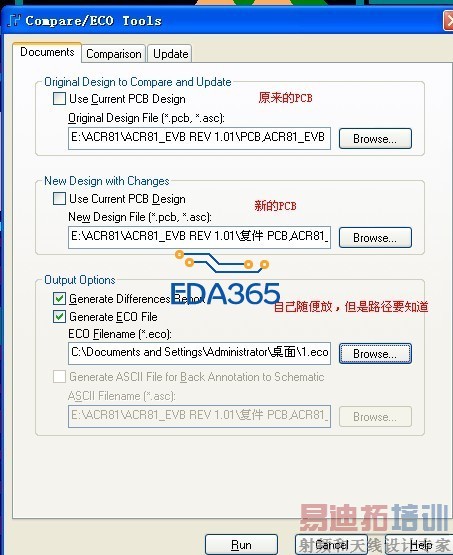

2.TOOLS-->Compare/ECO,新窗口1,3,4项打钩。new design fine找到新PCB文件路径。ECO filename即将要生成的ECO文件路径。
点击RUN.
3.FILE-->IMPORT,导入刚生成的eco文件。

真是麻烦。还不如用个PADS2005，直接配合PCB NAVIGATOR多好。或者直接用PADS LOGIC

保存个ORCAD的附件，然后用pads logic直接打开ORCAD文件，然后输出为pads最低版本的TXT，再用pads将这个TXT导入！再往后可以直接和PCB同步了！
