怎么设置禁止区装一块板分成两块
录入：edatop.com 点击：

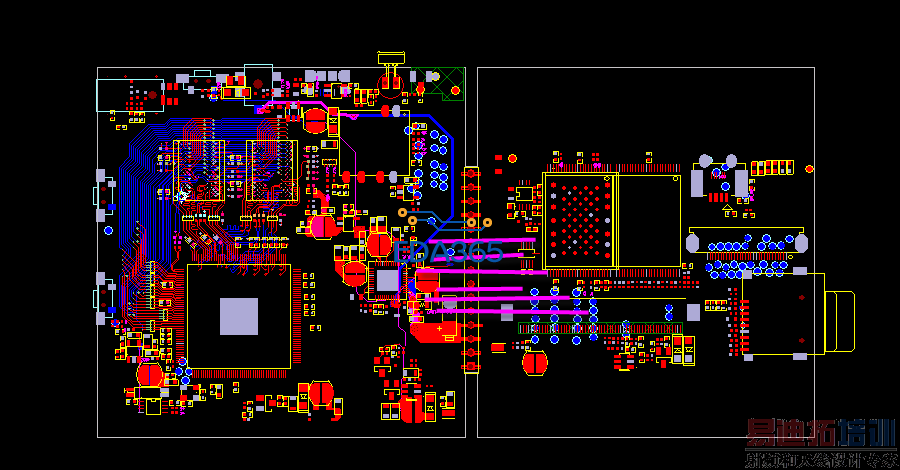

最近有两块小板打样，我把两块pcb的内容画在一块pcB上的左右两边，怎么样用禁止区设置pcB中间有一条槽，pcb有槽到时用力帮断，就成两块板，以前我见别人可以做到的，请朋友们帮忙解决一下。
这个是可以实现的，设置的keepout不管你放到哪一层，在CAM里注意相应勾选keepout即可，再向板厂特别说明。
画一条V-Cut线就行了。
同意3楼的意见。只要画出V-cut线。板厂就明白了。
是不是用2D线画，那在那层啊。
是2D线。应该是在所以层吧！
可是画了V——cut线别人就会按两块板来收费，以前我们公司就遇到过。
如果你是在PCB文件想实现那种效果的话，放一排邮票孔就可以了，最好在那里再keepout所有层
同8楼。
也可以将地线连接过去，板厂就认为是一块板了。
邮票孔记得加上丝印，变成类似于排针的封装。
大侠，好主意啊。
版主是高人！学习了！
那么多大的间距和多大的孔比较合适呢？
大侠,好方法！
保证间距的前提下，孔应该要稍微大些吧，不然不好分板的额。
