关于铺铜

录入:edatop.com    点击:
大家帮忙看哈这个pcb,为什么flood后还会有几个引脚没连上,都是gnd呀,可以解释下吗,谢谢
router1_blz1.rar
pcb文件

你这几个地引脚都没连到地,当然会报错,还有你的过孔连接方式是十字形的,最好改成全部连接的。

原因可能是你设置了矩形焊盘灌铜模式为diagonal,而间距又设置的比较大,所以导致连接不上。

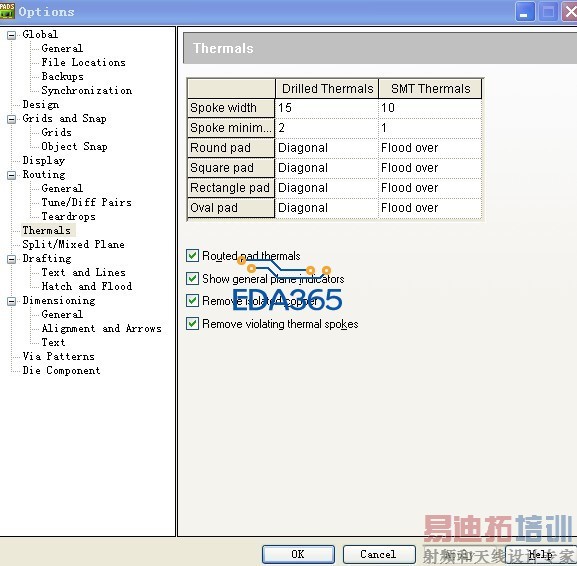

试一下:减小copper到 SMD的间距。或者在termals -- SMT termals -- rectangle pad 设置成flood over.

学习参考了,同时看看我的积分是多少

但是,都是GND,应该是同一网络呀,那种你这种间距设置有影响吗?

没连上,这个我知道。但是我铺铜时候选的网络就是GND,铺了以后按道理说就应该把它连上了?但是没连上,为什么呢,赐教

过孔十字形,是热焊盘,不懂热焊盘?


不好意思,不太会贴图。

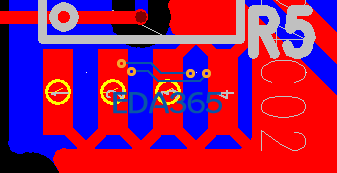

copper到SMD间距设为12mil后灌铜如图。

mingtian0410 发表于 2013-6-3 12:15

whylove0707 发表于 2013-6-3 14:51

路过················

不懂
