共同分享PADS很好用的一个可以提高我们工作效率的功能
录入:edatop.com 点击:
这个功能大家都是高手,可能也经常使用,现在我把这个功能在实际工作中的应用书写出来:
对于一个电气功能相同的电路,要重复布线比较麻烦,我们可以用Ctrl+c这个我们经常用的拷贝功能来帮我们布线:
比如:
因为我们要拷贝布线我们可以在Filter中选择如下:

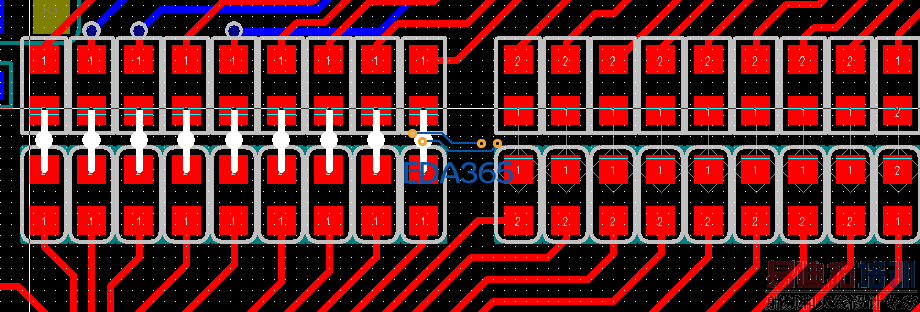

选择需要拷贝的线路:

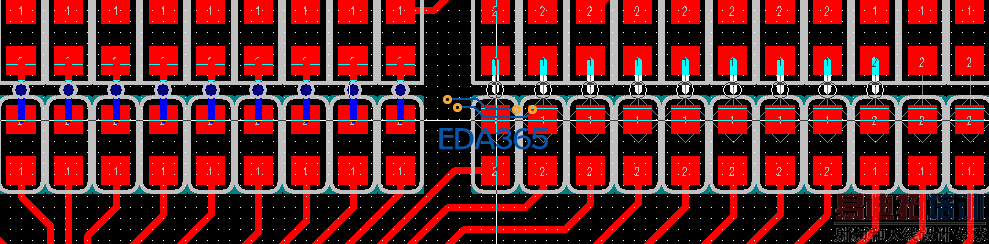

按键盘上的Ctrl+c,这时选择的线会透亮而且会随我们的鼠标移动,我们就把其移动到需要拷贝的地方:

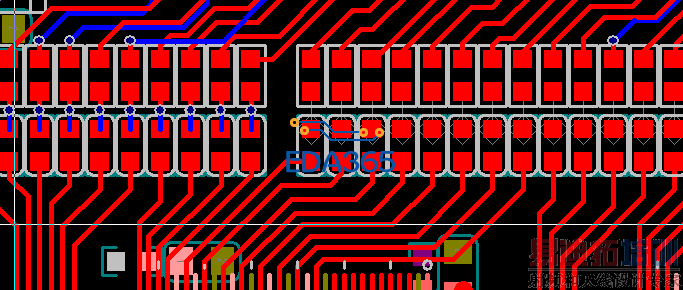

然后点击鼠标的左键确定,这样就好了:
连接后只是线布好了,本身的网络属性并不会改变。

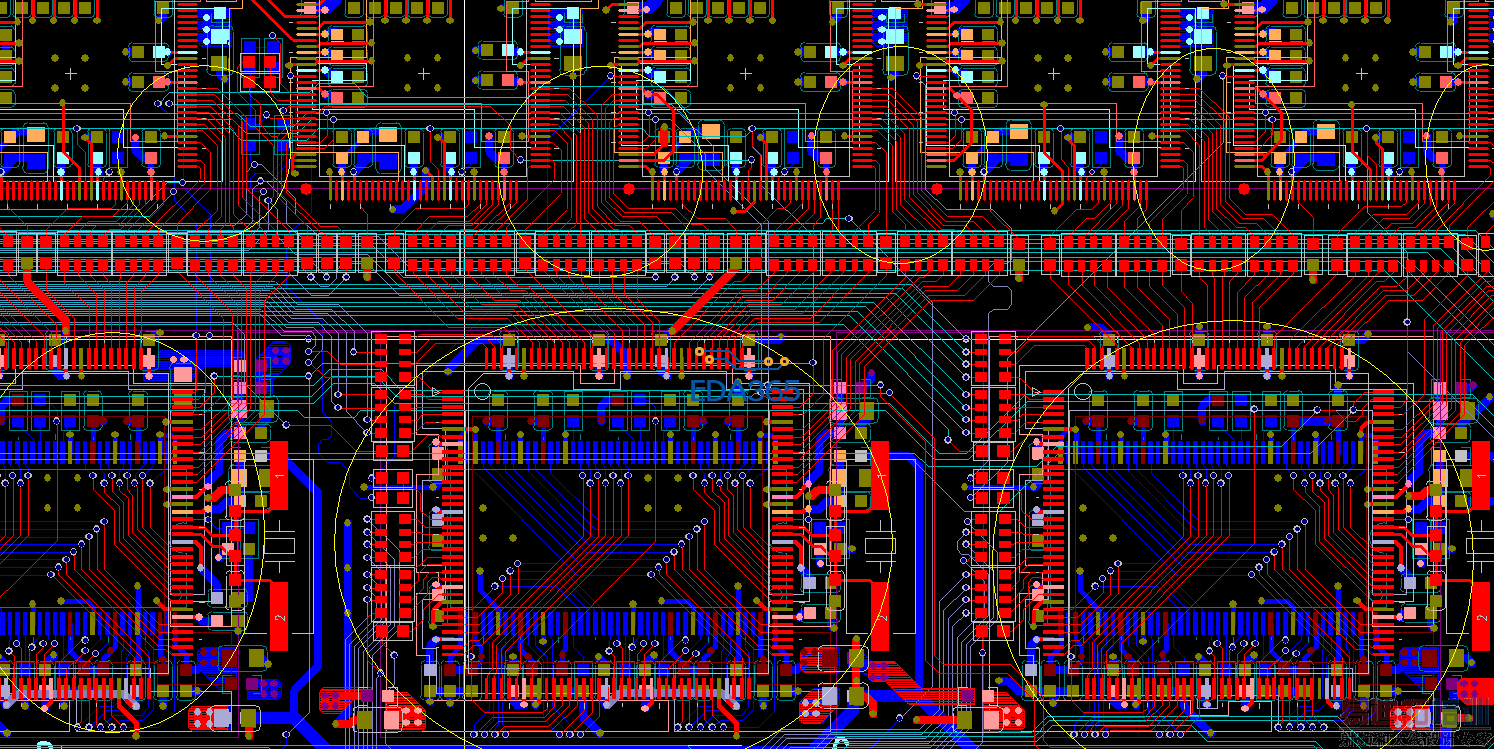

以下画黄圈的都是布好一组,其余都可以拷贝布线,非常方便:
对于一个电气功能相同的电路,要重复布线比较麻烦,我们可以用Ctrl+c这个我们经常用的拷贝功能来帮我们布线:
比如:
因为我们要拷贝布线我们可以在Filter中选择如下:
选择需要拷贝的线路:
按键盘上的Ctrl+c,这时选择的线会透亮而且会随我们的鼠标移动,我们就把其移动到需要拷贝的地方:
然后点击鼠标的左键确定,这样就好了:
连接后只是线布好了,本身的网络属性并不会改变。
以下画黄圈的都是布好一组,其余都可以拷贝布线,非常方便:
对不起,刚刚掉了些图,现在补上:
这个功能大家都是高手,可能也经常使用,现在我把这个功能在实际工作中的应用书写出来:
对于一个电气功能相同的电路,要重复布线比较麻烦,我们可以用Ctrl+c这个我们经常用的拷贝功能来帮我们布线:
比如:
因为我们要拷贝布线我们可以在Filter中选择如下:
选择需要拷贝的线路:
按键盘上的Ctrl+c,这时选择的线会透亮而且会随我们的鼠标移动,我们就把其移动到需要拷贝的地方:
然后点击鼠标的左键确定,这样就好了:
连接后只是线布好了,本身的网络属性并不会改变。
以下画黄圈的都是布好一组,其余都可以拷贝布线,非常方便:
早就用了,不过还是顶一下
复用、、、
这个要顶,不过很少用得到!
我也新手,真不怎么用到过,我去试试
谢谢分享
顶
好东东分享了
这个不常用到。
虽说不常用,但还是要顶。
謝謝分享 又學了一招
顶一下。
这个太麻烦了,没复用方便!
