求救一个BGA的封装问题
录入：edatop.com 点击：
如题，原理图封装是Orcad导进来的，出现如下问题
期待高手进来解答。
貌似TELECHIPS器件封装管脚与网络号不对应A1后面的没有看清楚，英文大概就是这个意思。
这种问题如果自已重新做封装可以解决，如果用别人的封装就不知道怎样弄了。
找了好久，给你一个答案吧。
原因：BGA封装生成过程中删去的引脚，比如A1，其连接时过程数据没有对应起来，使得原来的引脚还存在，因此才会有报错选项
处理方法：删除掉了多余的引脚，另外，封装也要更换为最新的，不要沿用以前错误的封装。在创建的过程中可能会复制多个封装，最终连接的时候，最好把这些都删掉，只保留一个正确的封装。
一般导入别的软件画的图会出现此错误

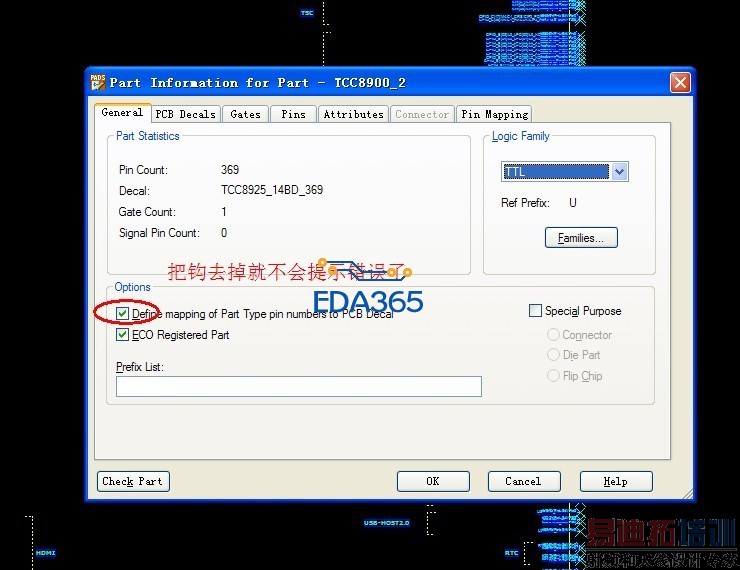

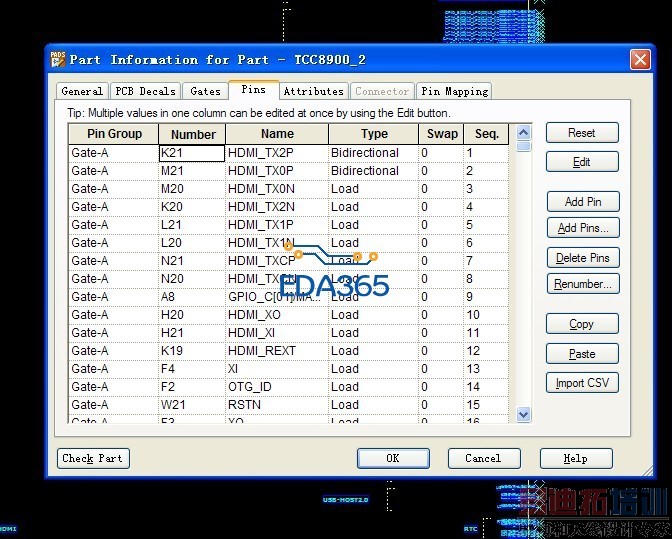

找到原因了，谢谢大家的解答，最简单的做法，如图：
