如何使部分绘制的铜皮边沿不自动倒角?

录入:edatop.com    点击:
如何使部分绘制的铜皮边沿不自动倒角?
想好几个锯齿的铜皮,希望不倒角,是否可以指定几个 不是所有的都这样

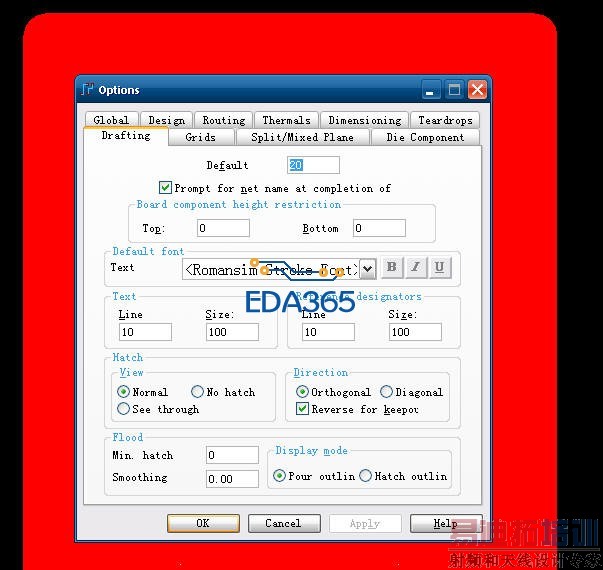

options---drafing---smoothing:0.00

木头脑瓜 发表于 2013-6-8 09:08

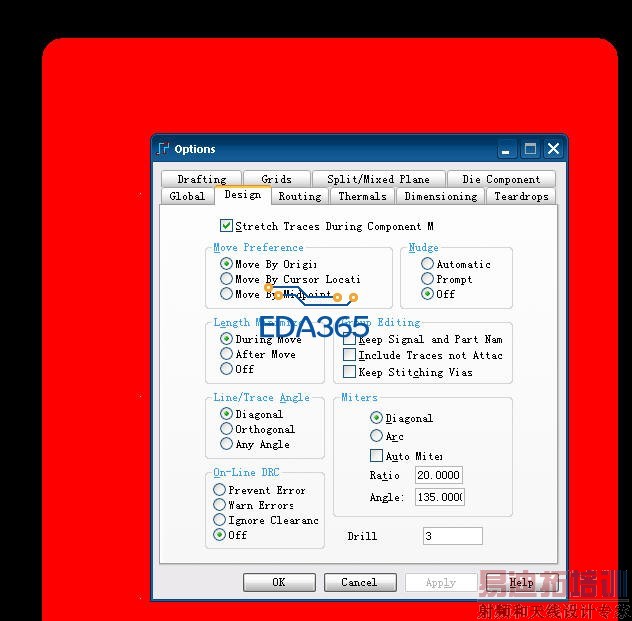

options---design---miters---不勾选auto mite

木头脑瓜 发表于 2013-6-8 16:36

如果你说边上的弧,那是线宽的原因。调整线宽吧,亲。

pads布线两头好像只能带圆弧的
目前没想到什么方法

如果是板内的 无论怎么样都会有一点边沿的,你非要尖细的话 做成零件吧 零件会自动组合做成尖细的。以前做的脱锡焊盘就是尖细的 你可以画一个锯齿的焊盘

哦,把你第一张图上的default:20改小。

把铜皮的线宽设置成1mil就可以了。

把要直角的锯角做成器件吧。

这样也太麻烦了呀
这样就成焊盘了?
主要是想手动画一些矩形铜皮
看来pads解决不了这个问题?
因为铜皮貌似都是通过连线的粗细画出来的 1mil的时候就变网格状的铜皮了
跟完整实体铜皮不一样

不行 这样铜皮就变网格状了 不是铜皮了

把铜皮线宽改为6mil,然后option->Grids->Hatch grid 下的 Copper 改为5

你把铜皮设置成实心铜啊。把solid勾上不就好了。
