手机来电提示器制作方案设计

录入:edatop.com    点击:

在距离手机2~3米范围内放置这条“狗”(玩具机器狗),一有来电或拨出信号,狗就两眼发光、抬脚踏步,提醒你“有电话了!”。适用于汽车内或室内外。

  市售的简易告知器,通过检拾线圈检拾电波信号,经二极管检波(整流)后,点亮LED。这种告知器必须距手机数厘米范围内才起作用。

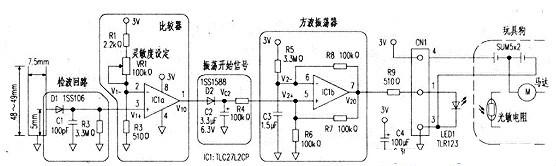

  附图是本文介绍的电路,用调谐于1.45GHz的谐振电路,检拾手机发射的信号,检波后经比较器变换为数字信号,驱动方波发生器输出ON/OFF信号。  输出的方波信号使机器狗眼中的LED闪光,同时驱动电动机使狗踏步。

  调谐、检波电路调谐电路采用一端短路的勒谢尔线(用于检测射频频率的传输线),兼作接收天线,可按附图标注的尺寸制作在印板铜箔面,铜箔线宽0.5~0.7mm,表面搪锡。抽头位置距地端5mm,也可在调试中试验最佳点。检波用肖特基快恢复二极管。

  比较器电路检波输出信号幅度约数mV~数百mV,为了去除其他杂讯的干扰,用运放接成比较器,使其对某一电压值以下信号无反应。电位器VR1可调整灵敏度,临界电压在15mV0.56V范围内可调。振荡开始信号手机发出的信号,是间隔20ms的脉冲,脉冲宽度仅数百ms,不适合直接驱动机器狗。在比较器输出高电平时,经二极管D2对电容C2快速充电;输出低电平时,C2经R4放电,可获约1s的延时。这样即使手机信号中断(1s内),仍可保证驱动机器狗。方波振荡电路用运放接成方波振荡器,

  制作与调整

  调谐及检波电路属高频电路,元件距离及接线应尽量短。C1可直接焊接在D1两端,而不要经过筒箔连接。机器狗采用市售小型光控玩具狗,其内部已有光敏电阻及脚驱动马达。需在狗眼内装入LED并将光敏电阻与LED相对,眼孔处内贴透光彩膜。整机做好通电后,在有手机发射信息时,顺时针调整VR1使LED闪光,然后在无手机信息时,LED熄灭,若3秒以上不熄灭,则需反时针调VR1降低灵敏度。本机针对1.5GHZ频带设计,若需工作在800MHZ频带,可适当加长勒谢尔线试验。
