基于DS80C320的主从逆变电源监控系统的设计与实现

摘要：介绍了基于DS80C320的主从逆变电源监控系统的设计方案，从硬件结构，软件编制和抗干扰措施三方面进行了详细讨论，并对单片机锁相技术进行了介绍。实际运行表明，本监控系统完全满足实际需要，性能良好。

关键词：单片机；逆变电源；锁相；抗干扰

0    引言

    本监控系统是为铁路用4kVA/25Hz主从热备份逆变电源系统设计的。

    4kVA/25Hz主从逆变电源是电气化铁路区段信号系统的关键设备，有两相输出：110V/1.6kVA局部电压（A相）；220V/2.4kVA轨道电压（B相）；两相均为25Hz，且要求A相恒超前B相90°。由于逆变器是给重要负载供电，且负载不允许断电，故采用双机热备份系统，一旦主机发生故障，要求在规定时间内实现切换，因此，备份逆变器一直处于开机状态。由于逆变器经过了整流，逆变两级能量变换，功率较大，且指标要求较高，必须要采用先进的控制技术；同时为了安全实现主从切换，也必须要有完善的监控系统来实现锁相，保证整机的安全。

1    监控系统总体设计要求

    根据实际情况，本系统主要完成以下功能：

    1）主从切换功能    主从控制之间实现准确无误的切换，具有自动和手动两种功能，保证切换时电压同频率，同相位，同幅值；

    2）锁相功能    主从机组局部电压同频同相，同一机组内A相恒超前B相90°；

    3）完善的保护功能    具有软起动功能，以避免启动瞬间电压过冲对逆变器及负载的冲击，以及输出过压、过流保护，频率、相位超差保护，桥臂直通保护，过热保护等；

    4）显示功能    实时显示运行参数及工作状态并具有声光报警功能，以提示值班人员及时排除故障；

    5）通信功能    具有主从机组之间通信，与监控中心（上位机）通信等功能；

    6）抗干扰功能    系统具有良好的抗干扰能力。

2    系统硬件电路设计

2.1    DS80C320单片机简介

    DS80C320是DALLAS公司的高速低功耗8位单片机。它与80C31/80C32兼容，使用标准8051指令集。与普通单片机相比有以下新特点：

    1）为P1口定义了第二功能，从而共有13个中断源（其中外部中断6个），3个16位定时/计数器，两个全双工硬串行口；

    2）高速性能，4个时钟周期/机器周期，最高振荡频率可达33MHz，双数据指针DPTR；

    3）内置可编程看门狗定时器，掉电复位电路；

    4）提供DIP，PLCC和TQFP三种封装。

2.2    基于DS80C320的监控系统硬件电路设计

    按照上述系统设计要求，设计了如图1所示的监控系统。监控系统采用模块化的设计思想，分为微处理器及外设模块，模拟量采集模块，开关量采集模块，频率及相差测量模块，控制量输出模块，人机接口模块，同步信号模块以及通信模块。

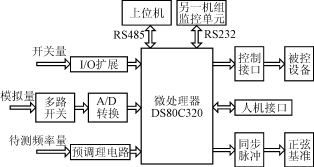

图1    监控系统硬件框图

    1）微处理器及外设模块    微处理器采用DS80C320，非常适合于监控。本系统充分利用前面已提及的特点，简化了硬件设计与编程，从而提高了整个系统的可靠性。根据系统需要扩展了一片8255，一片E2PROM和一片8254。

    2）模拟量采集模块    根据采集精度要求以及被采集量变化缓慢的特点，采用AD公司的高速12位逐次逼近式模数转换器AD574A，其内部集成有转换时钟，参考电压源和三态输出锁存器，转换时间25μs，并通过ADG508A扩展模拟量输入通道。

    3）开关量采集模块    首先经光耦进行隔离后，再通过与门送入单片机的外部中断口，同时通过8255送入单片机，采取先中断后查询的方式。

    4）频率及相差测量模块    信号先经过具有迟滞特性的过零比较器转换为方波，然后通过双四选一开关4052送入单片机，通过定时器T0来计算频率和相差。

    5）控制量输出模块    通过光耦控制输出，实现可靠隔离。

    6）人机接口模块    包括按键和显示部分。通过简单的按键选择，实现电流、电压、频率及相差的显示。显示部分采用8279驱动8位七段LED显示，同时通过发光二极管和蜂鸣器提示运行状态。

    7）同步信号模块    本模块用来实现锁相。单片机控制8254产生局部同步脉冲和轨道同步脉冲，同步脉冲用来复位正弦基准。通过软件控制同步信号的频率，可实现主从锁相和局部及轨道的相位跟踪。具体实现过程将在下文详述。

    8）通信模块    采用了RS232和RS485两种通信方式。利用串口0采用RS232实现与另一机组监控单元的双机通信，获取对方机组状态信息；利用串口1采用RS485标准接口实现与上位机的通信，完成传输数据和远程报警等功能。

3    系统软件设计

3.1    系统软件流程

    主程序流程图如图2所示。系统上电复位后，首先对单片机，外围芯片及控制状态进行初始化；然后读取AC/DC模块的工作状态，若正常则启动DC/AC模块，否则转故障处理；开启DC/AC后，读入其工作状态并判断输出电压是否满足要求，有故障转故障处理，正常则开启故障中断；接下来进行主从机组判断和相位跟踪，实现主从相位同步和局部及轨道电压的锁相；只有在实现锁相后，才采用查询方式处理键盘及测量显示。在软件编制中，键盘中断是关闭的。实验证明，对人机交互通道采用这种查询处理方法，完全可以满足系统的实时要求。开关量的输入采取先产生中断，后查询的方法，保证了响应的实时性和逆变系统的安全性。

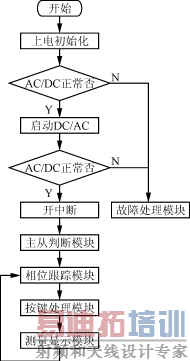

图2    主程序流程图 [p]

3.2    系统采用的主要算法和技术

3.2.1    交流采样算法

    测量显示大信号的交流量时，通过互感器得到适合A/D转换的交流小信号，然后对小信号进行采样，最后对采样数据采用一定的算法，得到正确的显示值。均方根法是目前常用的算法，其基本思想是依据周期连续函数的有效值定义，将连续函数离散化，从而得出电压的表达式

    U =

式中： n 为每个周期均匀采样的点数；

      u_i 为第 i 点的电压采样值。

3.2.2    数字滤波算法

    A/D转换时，被采样的信号可能受到干扰，从采样数据列中提取逼近真值数据时采用的软件算法，称为数字滤波算法。目前常用的方法有程序判断滤波、中值滤波、算术平均滤波、加权平均滤波、滑动平均滤波等。根据本系统对采集精度有较高要求以及被采集的模拟量变化缓慢的特点，采用程序判断滤波法和算术平均滤波法相结合的滤波方法，即进行多周期采样，取其算术平均值作为有效采样值。每次采样后和上次有效采样值比较，如果变化幅度不超过一定幅值，采样有效；否则视为无效放弃。

3.2.3    单片机锁相技术

    本监控系统一个很重要的功能是实现相位同步，即保证主从机组的相位同步和机组内局部电压相位恒超前轨道电压相位90°。本系统锁相的基本原理是，对于频率相同而相位不同步的两路信号，比如A路和B路，若A路为基准，B路超前（滞后）一定的相位，可以通过适当降低（增大）B路信号的频率来实现相位调整进而锁相，最后再把B路频率置为原频率值。

    本系统中，单片机控制8254产生25Hz同步脉冲，同步脉冲用来复位正弦基准，使基准正弦波重新从零值开始。基准正弦波与三角波比较产生SPWM波，经逆变得到与基准正弦同频的交流输出，因此，通过调整同步脉冲的频率可改变正弦基准的频率，进而可改变被调整输出电压的相位。要实现系统的锁相要求，需要从机组局部电压跟踪主机组的局部电压，各机组轨道电压跟踪本机组的局部电压。因此，要有主从局部锁相和局部轨道相位跟踪两个子程序。

    锁相的流程图如图3及图4所示。首先由多路开关选择要锁相的两路信号，由单片机测量相位差，并对所得相位差数据进行必要的运算和处理后，判断有无超差。倘若相位超差，则根据超差范围确定同步脉冲的频率值。如果是主从局部锁相，则应同时改变从机组局部和轨道的同步脉冲；否则，若为局部、轨道相位跟踪，则只改变本机组轨道的同步脉冲。通过调整同步脉冲，可实现相位调整。实现锁相后，同步脉冲的频率置为25Hz返回。

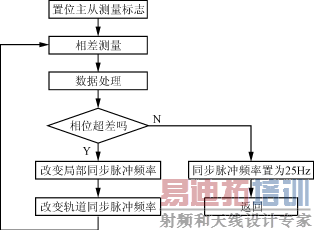

图3    主从局部锁相流程图

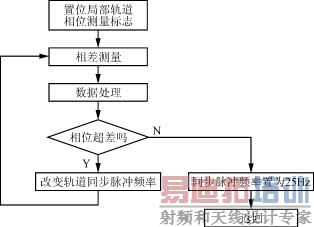

图4    局部轨道相位跟踪流程图 [p]

4    抗干扰措施

    由于该监控系统工作于强电环境，很容易受到各种干扰的影响。干扰一旦串入系统，轻则会引起误报，严重时就会导致整个系统瘫痪，甚至造成重大事故。本系统从硬件和软件两方面采取了抗干扰措施，保证了监控系统的可靠运行。

4.1    硬件抗干扰措施

    1）光电隔离在输入和输出通道上采用光耦合器件进行信息传输，在电气上将单片机与各种传感器、开关、执行机构隔离开来，可以较好地防止串模干扰。

    2）加去耦电路在电源进线端加去耦电容，削弱各类高频干扰。

    3）合理布置地线系统中的数字地与模拟地分开，最后在一点相连，避免了数字信号对模拟信号的干扰。

    4）数字信号采用负逻辑传输骚扰源作用于高阻线路时易形成较大干扰，而在数字信号系统中，输出低电平时内阻要小些，因此，定义低电平为有效（使能）信号，高电平为无效信号，可减少干扰引起的误动作，提高控制信号的可靠性。

4.2    软件抗干扰措施

    1）利用可编程硬逻辑看门狗将单片机从死循环和跑飞状态中拉出，使单片机复位。而DS80C320提供了内部可编程硬逻辑看门狗，不须外加电路，就能够实现可靠的超时复位。同时，DS80C320还为一些重要的看门狗控制位提供了访问保护，防止单片机失控后对这些重要的控制位进行非法操作，进一步保证了程序的安全性。

    2）对于数字信号采集，利用干扰信号多呈毛刺状且作用时间短这一特点，多次重复采集，直到连续两次或两次以上采集结果完全一致才认为有效。数字信号输出时，重复输出同一个数据，其重复周期尽可能短，使外部设备对干扰信号来不及作出有效反应。

    3）对模拟量的采样和处理，采用数字滤波技术。

    4）采用指令冗余和软件陷阱，防止程序跑飞。

5    结语

    本监控系统已研制出生产样机。实践证明，系统性能优良，完全满足逆变系统要求，具有很好的抗干扰能力，保证了整机安全、可靠地运行。
