Copper Pour铺完铜后为什么不能转成Hatch Outline?

录入:edatop.com    点击:

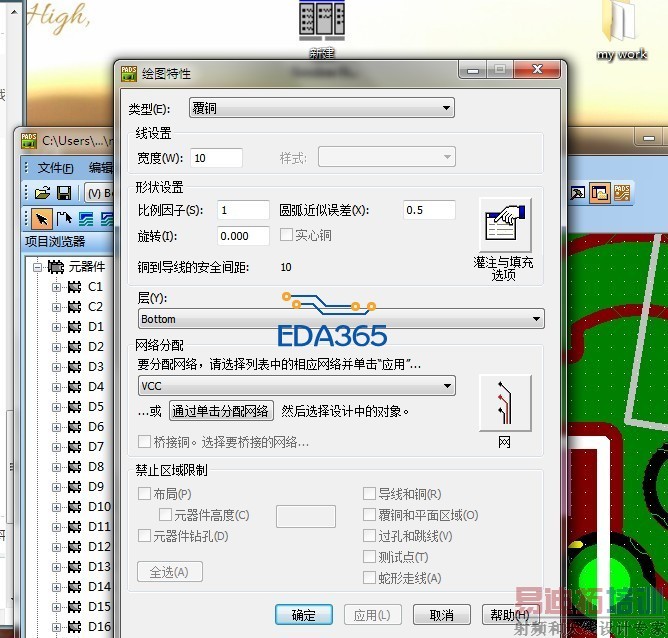

我用copper pour给VCC网络画铜网络,为什么flood铺铜以后还是copper pour?而不是正常的Hatch outline,求各位大侠帮帮忙,我真的找不到原因,option里面该设置的都设置了。


不明白你说的,Hatch outline,怎么了net,自己分配

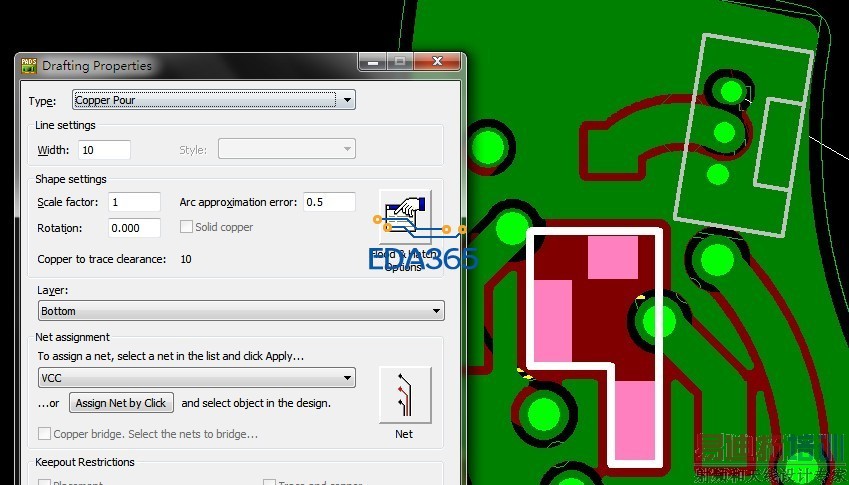

不是啊,就是画完该网络的Copper pour框以后,进行FLOOD,正常的应该是有块铜皮的,但是我这边还是COPPER pour这个框,正常的COPPER pour铺完铜后点击属性会显示这个copper pour变成了Hatch outline,但是我没变,为什么?

iisos 发表于 2013-4-6 22:12

binshenliu 发表于 2013-4-6 22:43

我将copper pour属性换成plane area,软件提示不能转换,除非是混合平面需要将Bottom或者top层换成混合平面层吗?

你qq多少,能加你好友吗

按照你的方法,结果还是一样,copper pour没变成hatch outline的一块铜皮,而是一个包围了几个焊盘的铜框

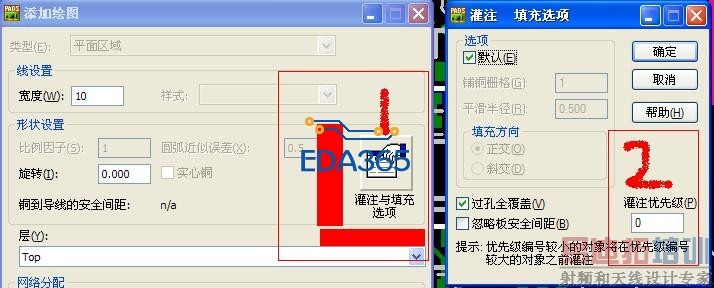

优先级问题同学资料没好好看哈 里面有讲的说

是0的优先级高还是1的优先级高?关键是我换成1以后,flood之后copper pour还是一个框框,但是之前我画的电路板用copper pour可以铺到铜,而且属性是Hatch outline

0最高。
似乎你优先级设置反了,把被包围的铺铜优先级设为0,其他的设为1,再flood就好了。

这么麻烦嘛,直接选择铜皮框,然后 如图。
