bga 地网络引脚fanout不出来,谁能帮忙解决下?

录入:edatop.com    点击:

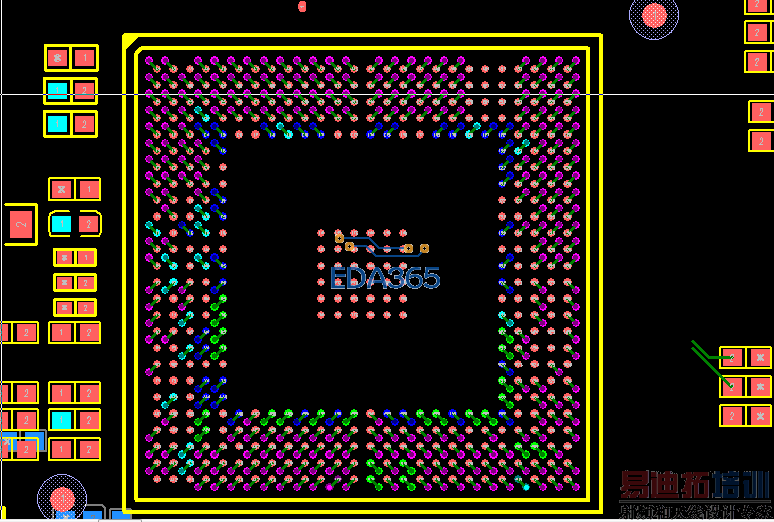

如标题所说,BGA中间是地引脚为什么fanout不出来?

进CM,把vcc1v2和vcc3v3的线宽线距先暂时clear了,再试试吧
