浅谈AUTOCAD导PADS的技巧和经验分享
录入:edatop.com 点击:
各位鞋童, 有没有碰到单位导入不对,或者原点的定位,或者层的分配不对而郁闷呢
........不多说了,直接进主题,以下是我的经验分享
目测:
1:先看AUTO 画的图,当前的单位是什么?
点上标注/线形.就可以估计出来当前的单位是MM还是MIL的格式
如图
当前一定是MM单位
这样的话,导入pads 的时候,请选择
如果是MIL的,就导MIL, 都不会出错.(完毕)
以上还是不行, 如PADS导入DXF格式的时候,默认一直是MILS ,由不得你选,,,, 请看下面的操做有很多办法,网上也有很多,但我只介绍我自己的方试
第一种方法:
打开AUTOCAD 的DXF
全部选中你想要的图,在AUTO界面 输个W( 这个是单位的命令) 出现一个对话框

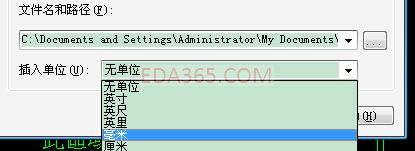

选上你想要的单位MM ,还有路径记好

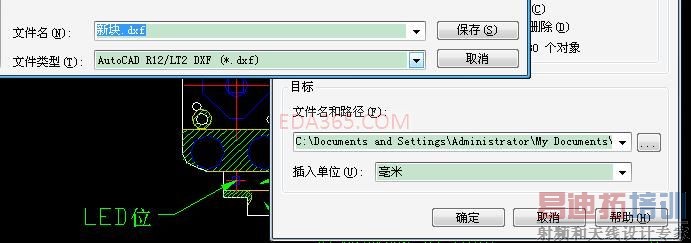

格式也要选好,我是选AUTOR12/LT2格式
弄好后再多一个步骤,点上FILE 的另存为, 格式(还是之前的格式) 路径,记好
最后,,打开PADS 再导入选上MM单位,其他选择项不理
如果还有问题,参考之前的目测法.,看当前的单位是什么单位,如果图确定是MM单位,导的时候,又出错(崩溃) 那只好用这种了
1:选中你要的图,会部框选,,接着按下,CTRL+C 拷贝你刚刚选择 的东东,,
2.点AUTO 里面的FILE /点上新建这个命令,
出现一个对话框,
选取最下面无样板打开公制MM
左边2个选项要写好
3:点上另存为, 格式还是AUTOR12/LT2格式,
这个时候,出现一个新的界面,于是在这里,,按上CTRL+V 粘贴就行.
最后在PADS里面导入的,一定对,我一直用这个,,推荐哈
PS:关于原点的设计,有一个好处,就是在AUTOCAD设计好原点了,导入PADS 的时候,它会自动到原点上,
还有层的设计,,如果在AUTOCAD设计好,导入PADS的时候,,图就会自然的在那一层,很好用,不然,不设计的话,图全在所以层了
这些问题,以后慢慢写
欢迎加入群:97222036
电话:13530946933
各位还有没有更好的办法呢
欢迎大家加入群讨论,和上传更好的资料
以上解释权都归毒女所有,不得加载和转发感谢合作!祝大家顺利导入,,工作开心.
