原件影藏保护区怎么回事？
录入：edatop.com 点击：

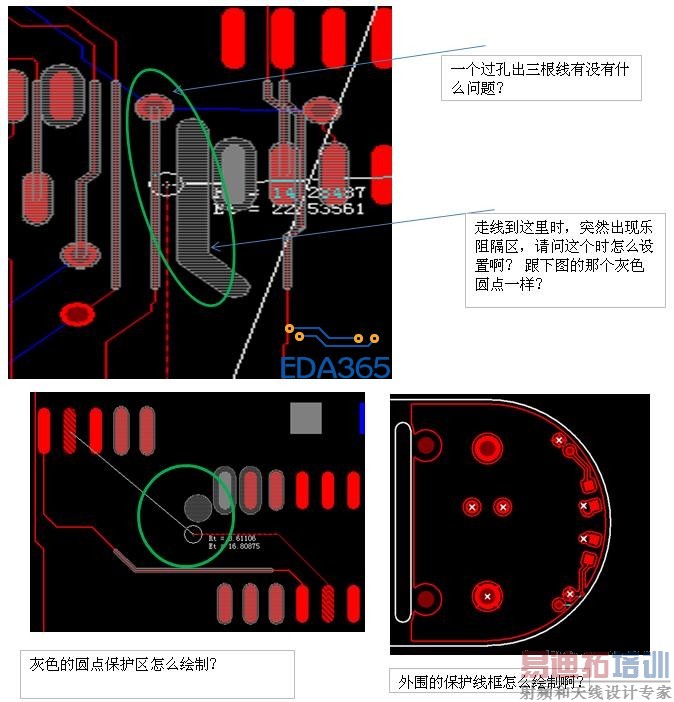

请问如下问题，怎么解答？
一个过孔出三根线OK。
其他的无图无真相。
间距设置
谢谢JIMMY老师指点， 受宠若惊！
对于那个灰白色的原点，只有在走线经过时就出现了，不走线经过就不会出现,怀疑是DIP封装芯片的保护地带，不是很清楚怎么设置！
无图（PCB）无真相。
传文件上来

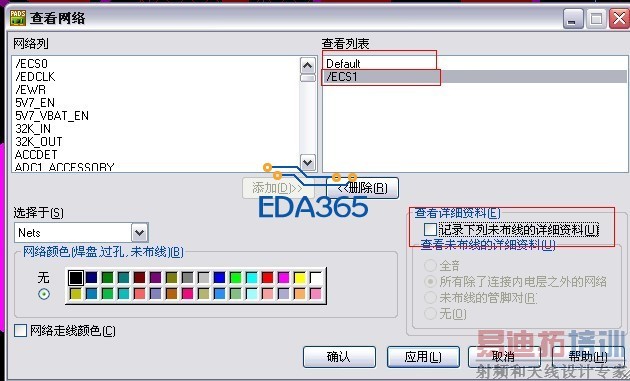

default和下面的网络，都把勾勾上
可能是有2dline 在电气层
