PADS PCB TO ECO遇到的问题
录入:edatop.com 点击:

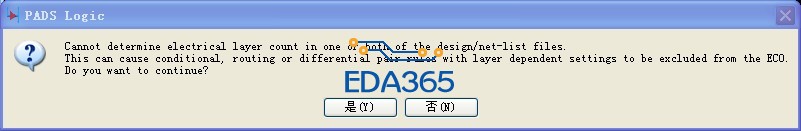

我的pads pcb to eco的时候莫名其妙的出现这种问题。
cannot determine electrical layer count in one or both of the design/net-list files。
请问有办法解决吗?
cannot determine electrical layer count in one or both of the design/net-list files。
请问有办法解决吗?
这两项要取消:
C:Documents and SettingsAdministrator桌面吉迷老师,那两项取消的话就会出现ECO错误。前几天我就算不取消那两项用,用这个原理图导PCB也没任何错误问题。而且一个更奇怪的问题,我把原理图和PCB发给别人要别人帮我导,结果也所有原理图出现这类似的问题。

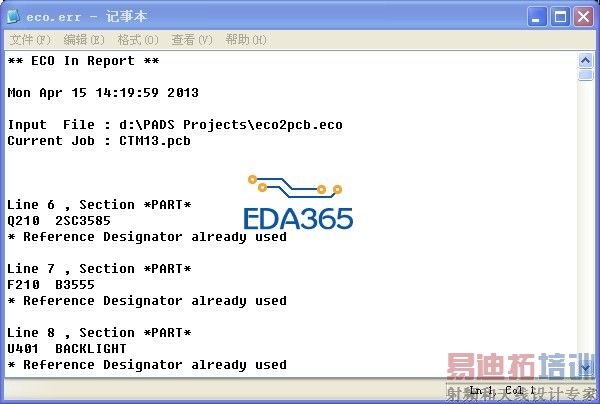

ECO.ERR
把原理图和PCB发给我。
