新建零件功能下,可以画出方形破孔吗

录入:edatop.com    点击:

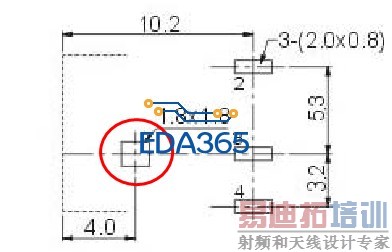

我有一颗零件是这样
我画不出方形孔
红色圈圈的方孔可以用圆孔替代吗?

我也想知道!

可以用圆形孔或椭圆孔装矩形引脚。注意好对角线和孔的半径就行。

可以,放一排圆孔

你可以用2D线标识下,画好PCB后再用KEEPOUT层,或所有层再描下元件的2D线就行了

了解
那如果在新增零件模式下
用2D Line划出一个方形区
设定为Drill Drawing
是不是可以

俺也想知道!
