PADS 9.2 COPE POUR 后没有出现保护外框？

录入：edatop.com 点击：

我现在使用的是9.2版本，在联系下面的原图时，不知道那个hatch outline怎么绘制？
能否给个步骤指点哈？

那个是已经完成灌铜后的铜皮外框。按PO可以显示成你画的铜皮框。
这个是PADS软件的特色，灌好的铜皮在保存会以虚框形式保存，节省文件大小。每次打开都是虚框显示。可以用多种方式重新显示你原先的灌铜。

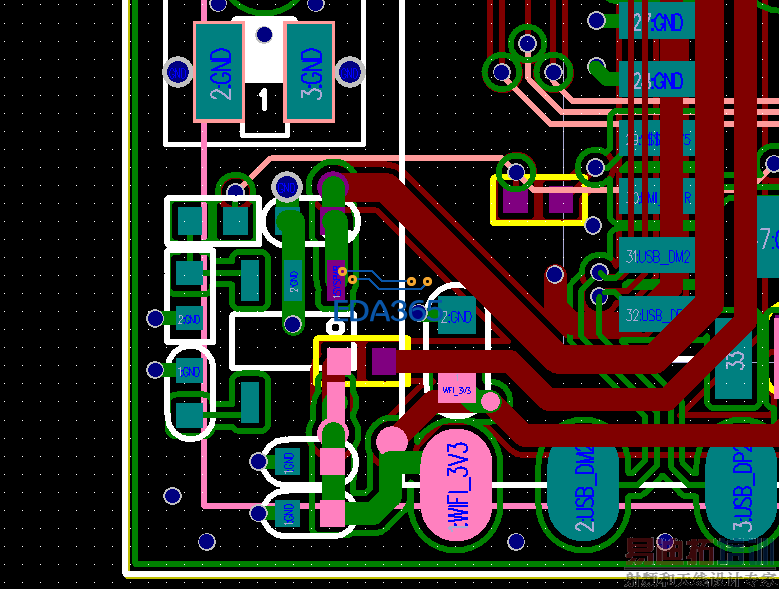

如图1刚打开的文件虚框显示。

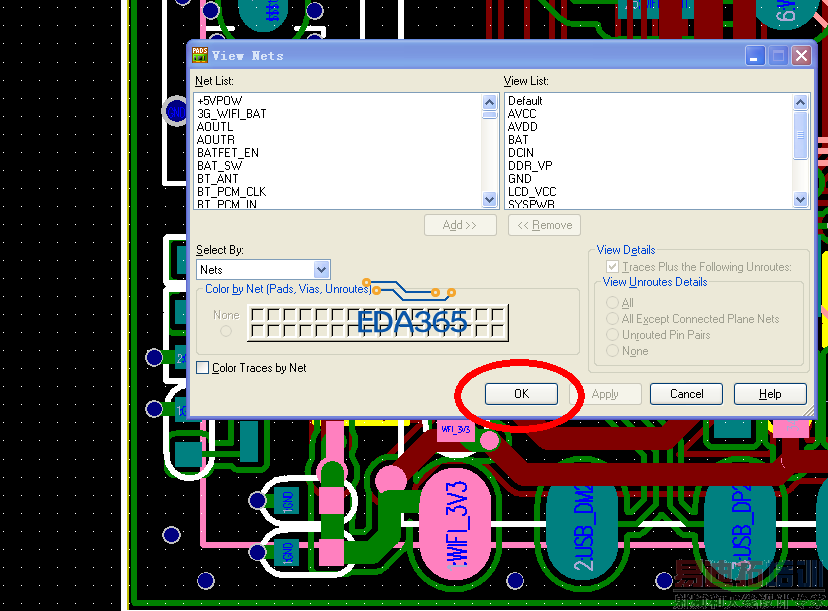

在下来CTRL+ALT+N 出现颜色选框，点OK。可以显示原灌铜。

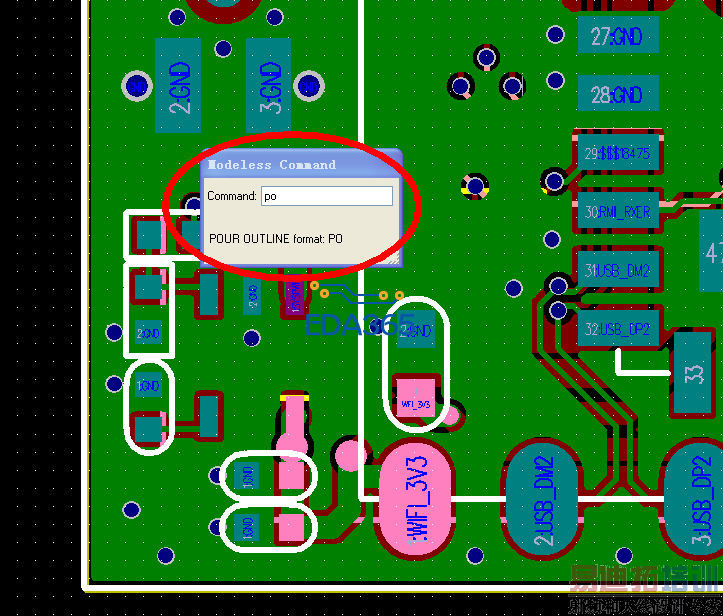

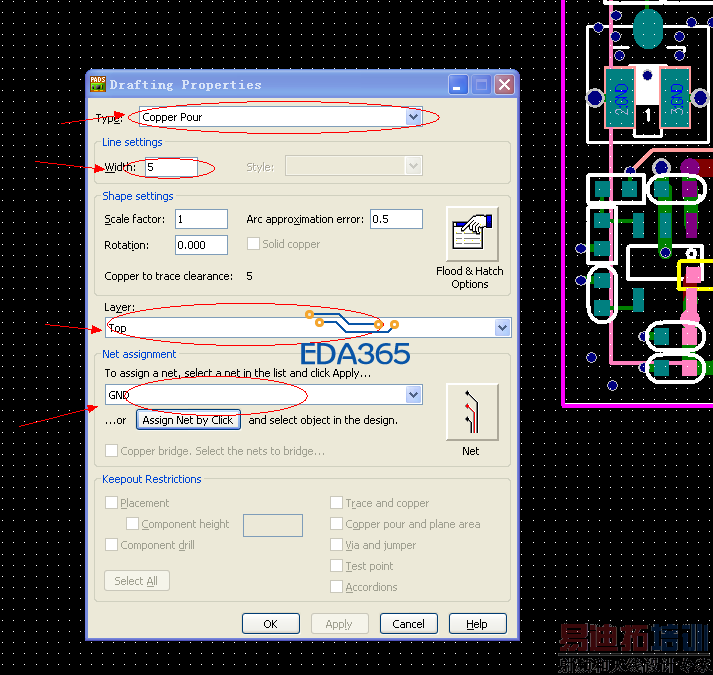

如果你要编辑铜皮框，使用无摸命令PO（直接输入po），可以选择铜皮框修改了。
