电源分割的时候出错，各位大师，帮忙看看
录入：edatop.com 点击：

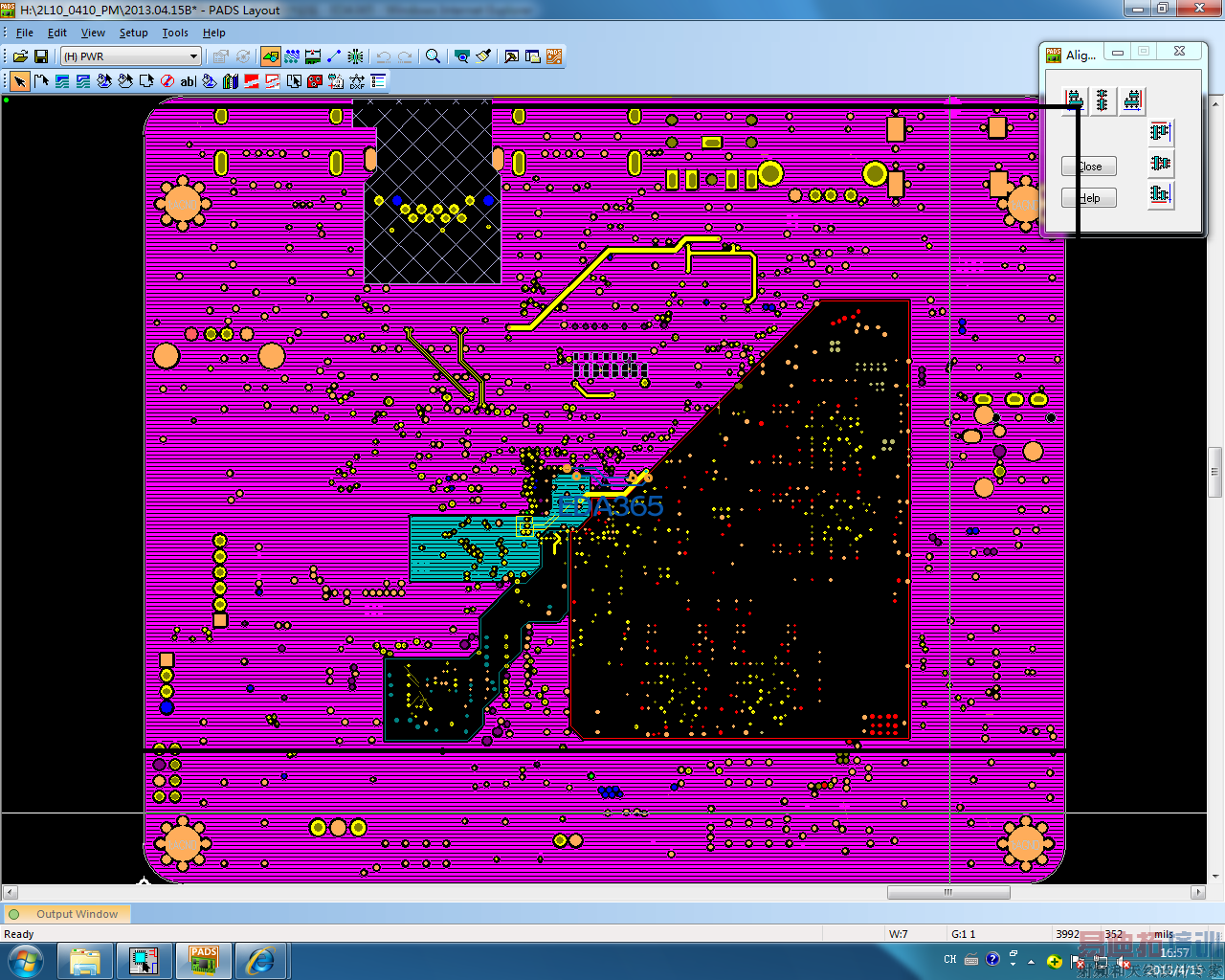

中间两个电源铺不了铜 不知道为什么，优先级已经设了外面的最低哪位有空帮忙解决下 ，谢谢！
2013.04.15B.zip
2013.04.15B.zip
附件是9.3版本的PCB
因为你有两个铺铜 要有优先级，请看附件 把你这层的GND改成1就OK了
如果有几个铺铜区 数字顺延。

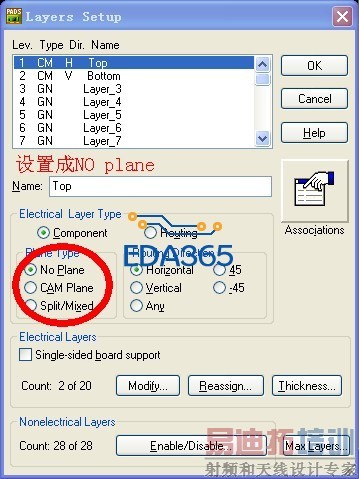

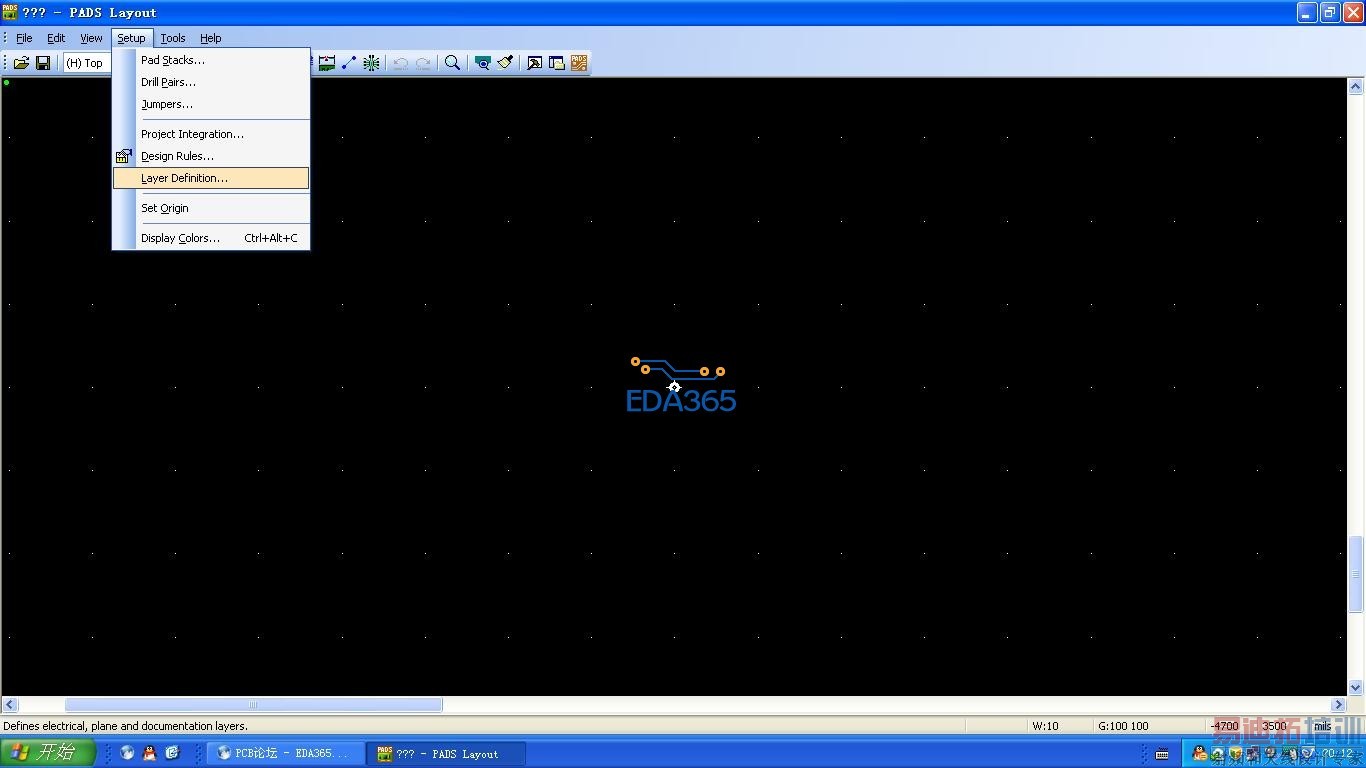

已经修改OK 。以后的层设置，请不要设单数的混合分割层。成对出现可以。
2013.04.15c.rar
十分感谢，多谢！
再请教下，你是怎么改的，哪里出问题了
75484702 发表于 2013-4-15 19:38
