pads里面布线时，每次都需要更改线的宽度w2.0吗

录入：edatop.com 点击：

pads里面布线时，每次都需要更改线的宽度w2.0吗，有没有可以设置好某些网络使用多大的布线宽度的，这样每次设置太麻烦了

可以，选网络，右键选rules

没有找到啊右键->选择网络->选中后->右键就没有那个RULES啊

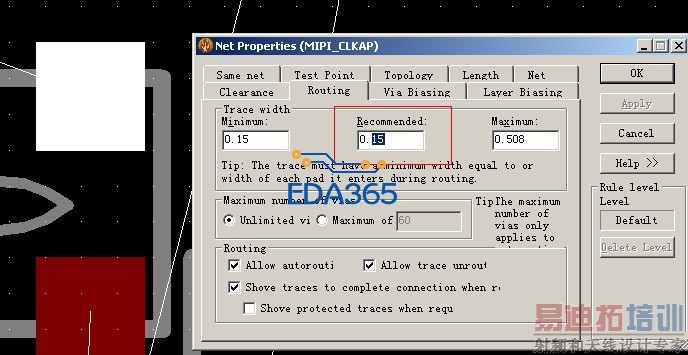

右键NET，再ALT+回车。看图！

版本不一样可能我的是07没有找到这个！不过大概明白了谢谢

在规则里面设计默认值，不过画其他宽度又要该，就没有AD那样方便了

有啊，多看看教程，
pads2007layout.pdf

在规则--网络里设置
如电源一般走1MM，就把电源网络设置成1MM，
其它网络根据需要设置，
设置好后，只要你拉电源网络，那走线都是1MM，需要局部修改时可以W+线宽。

先谢谢了啊

哦谢谢了

在PADS 9.3里我也发现了这个问题，PCB布线时我需要经常更改线宽，可是同一网络我又不想全部同意线宽我原来是AltiumDesigner就很方便，布线时按下TAB键就能设置线宽，并且能记忆当前线宽，不用一个个设置

可是我的电源走线宽度不统一，主线电源粗一些，往后面的分支逐渐减小线宽，刚刚开始用PADS 9.3感觉很不方便啊。
