图片中的天线是怎么做的?

录入:edatop.com    点击:

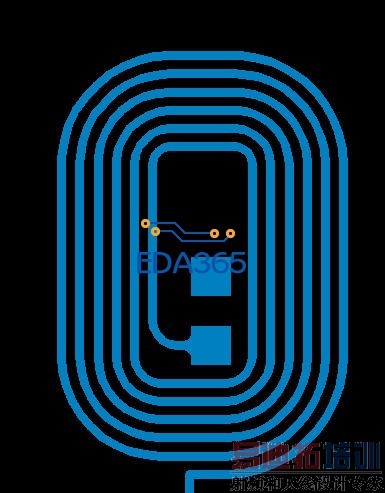

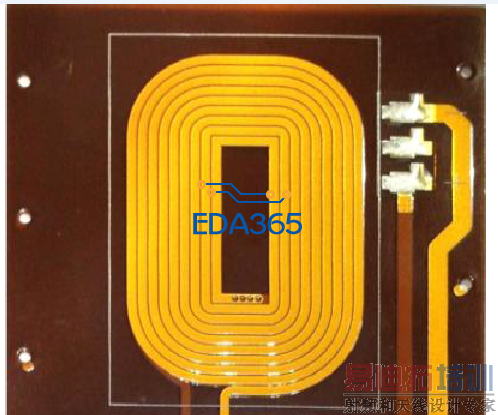

图片中的天线是用什么软件做出来的,用pads做了下午还是达不到图中的效果。

用AUTOCAD搞吧。或者用ADS作。
ALLEGRO中的有关于RF LAYOUT的相关菜单,也可以实现这种功能。

先用CAD画好,导入,描线,或者设置成禁止布线,然后灌水。

谢谢楼上的2位,用CAD怎么弄啊?

PADS可以做

楼上的能说下步骤吗?我做的时候,同一网络之间的间距控制不了,手动去量的话就太慢了

调整好格点,很方便.

直线用栅格点好做,转角处是圆弧就不好量了吧。

用CAD搞,不会用CAD的叫机构的人搞出来,专业的很,自己再导入PADS改变属性就OK了,复杂的2D图形对PADS来说要命,对CAD是小菜一碟

这是做无线充电的吧?

是啊,有做过吗?

没有在板子上做,都是定做的线圈。

不知道lz是否需要这种效果,方法:设置需要的栅格,全部走直角,对直角操作convert to arc

allegro也可以,方法,设置栅格,走线模式选,arc90.

在PADS 怎么操作?为什么我转不了呢?是在layout哪里还是router? 是鼠标右键选中网络 再右键选convert to arc?但我没找到这个选项哦
