圆弧布局器件圆弧走线

录入:edatop.com    点击:

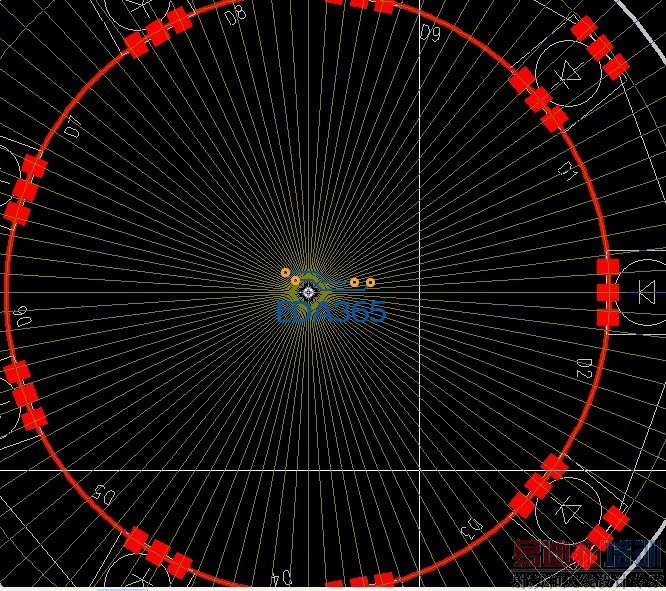

来发个帖子,希望能够对论坛做点贡献


圆弧器件布局走线.pdf
example.rar

顶!圆弧不太好画。

谢谢你的分享!

捕捉极坐标网格走线,您是大致的描了一下,还是百分百的捕捉啊?我怎么都捕捉不到呢

我就用2节2D Line来做更简单

就是普通走线捕捉栅格,因为栅格角度增量很小0.0001,近似是圆弧吧

大部分人还是用这个的

第一个方法,虽然拉弧和圆形可以尽量重合,但2D线没能捕捉焊盘,改成copper后,没有连接到焊盘上,还能看到一小段鼠线。请问lz能连到焊盘上么?
第二种不错,相当于两焊盘之间走了条直走线,然后添加了尽可能多的Corner,并且corner都捕捉在极坐标格点上。lz的先设定好极坐标,再沿着格点走线的方法,比一个一个加corner效率高很多,学习了。不过我觉得角度增量不用设那么细,设成5度,走出来的线就已经很好了。

改成copper时可以把焊盘网络添加进去,有鼠线在修正一下吧

谢谢分享

谢谢分享!

第二种方法果然不错,

虽然很少用到 但是先标记一下 以后可能会用到

是不是极坐标啊

顶顶
