PADS LAYOUT中元件封装问题急

录入:edatop.com    点击:

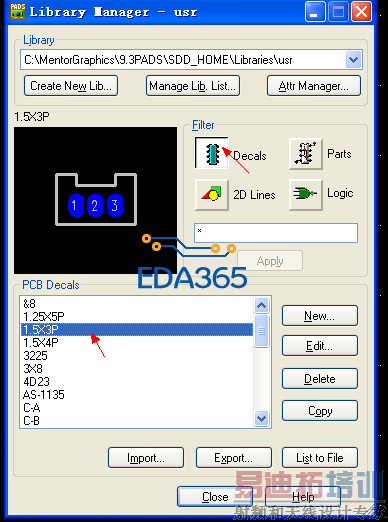

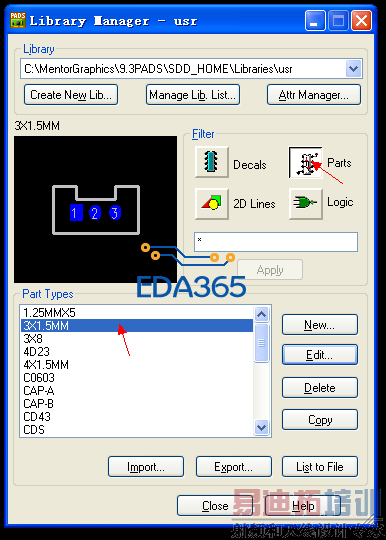

如下图箭头,那此元件Parts 不对应Decals的封装,是哪里出了问题。不好意思第2个图重复了与第1个



那是不是两个元件啊?你元件的命名都不一样啊

那是不是两个元件啊?你元件的命名都不一样啊

同一个元件在Parts与在Decals中的命名可以是一样也可以不一样。
上图是Parts为3X1.5MM 而Decals中命名为1.5X3P。
而为什么在Parts与Parts中同一个元件为什么不一样?焊盘就很明显。
此问题已解决!

这个真的要好好学习了!

是你命名不同吧

已解决

分享下啊
