出gerber文件出错，求指教？
录入：edatop.com 点击：

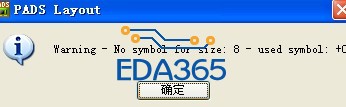

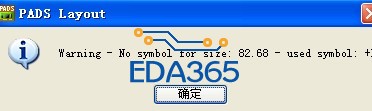

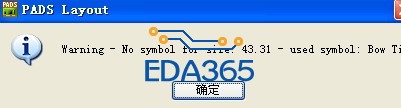

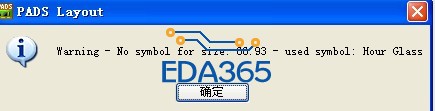

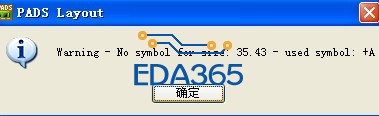

出gerber文件出错，求高手指教？错误如下图所示：
直接忽略
这个问题是因为你的pcb可能是在其他pcb上修改而来的，里面的钻孔数据没有更新导致的。
可以如下操作：
1.点击File--->CAM，选择drill drawing层；

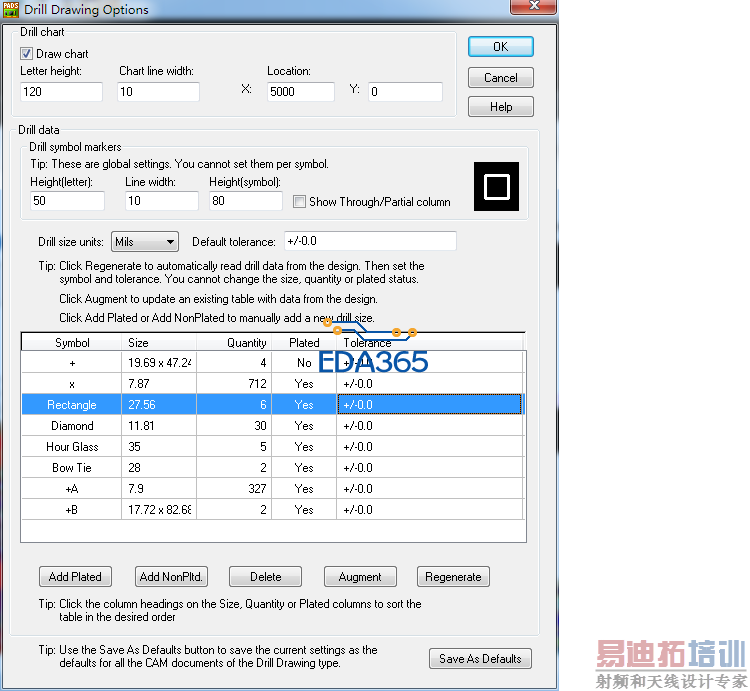

2.点击options--->Drill symbols，如下图；
3.选中表格中的全部钻孔数据类目，点击delete。
4.点击regenerate，重新生成钻孔数据，就可以了。
谢谢啦，最近忙在，没有感谢你喔，确实是这个问题加10分
分在哪里？
回答的很好
赞美
