一个很弱的关于边框的问题

录入:edatop.com    点击:

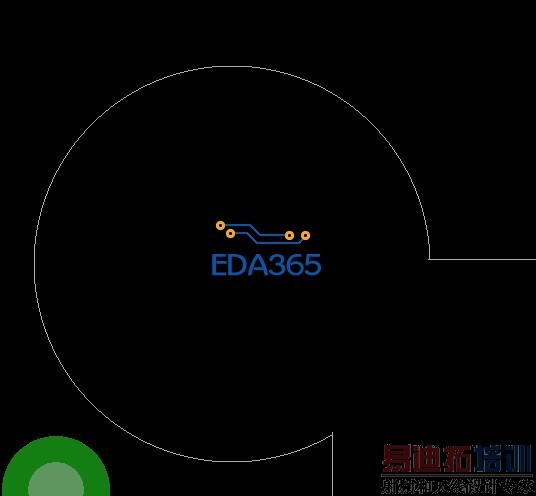

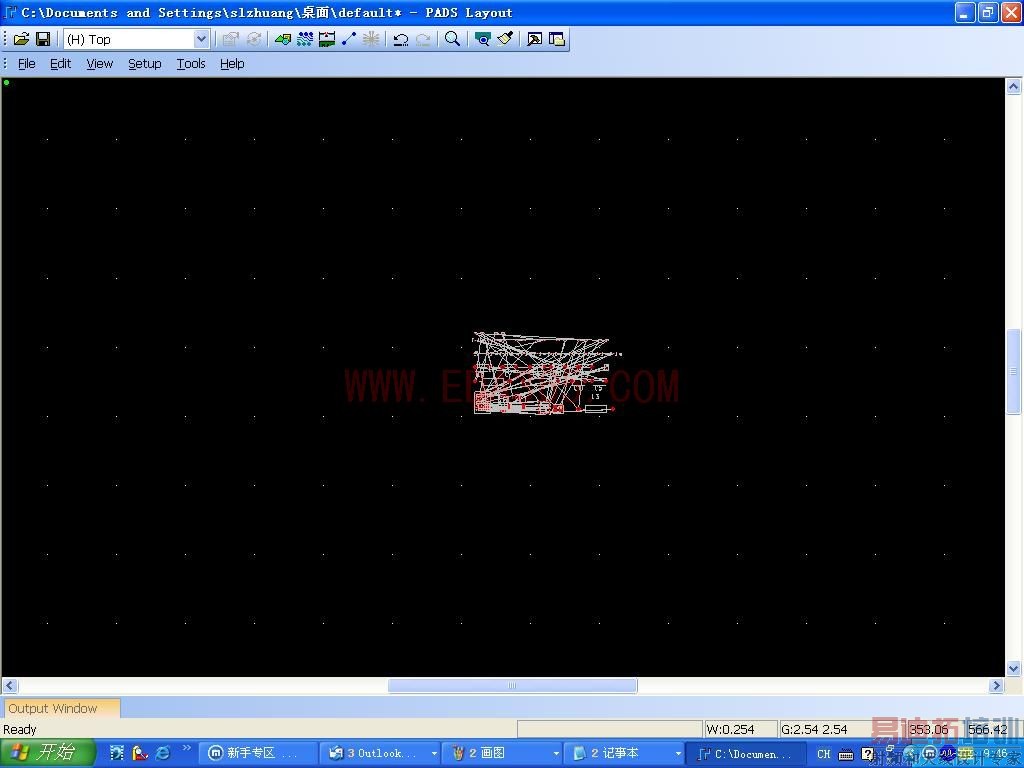

为什么每次我一把元件顺序打乱,我的边框就不见了?



,,
你边框是不是从别的软件导过来的,,看一下它的属性是不是boardoutline,,,要不就是你没画吧?

边框属性是2DLINE

那就改过来呀

YES

这个可能是个BUG,
我也遇到过,当你框选的时候会显示出来。
解决方法:1.重新画板框。
2.忽略它。

这是什么问题,没遇见过

解决方法:1.重新画板框

2D-LINE也是可以的,不过我通常是放在ALL LAYERS!从没遇到过掉边框的情况!
我通常是从AUTOCAD里将边框分解(炸)然后另存R12的DXF!在PADS中导入后,COMBINE然后编辑属性确定线宽及所有层,再存入库中!用的时候from library调取!

更改属性啊
将2DLINE改为board outline
