XNET的排阻网络关联.

录入:edatop.com    点击:

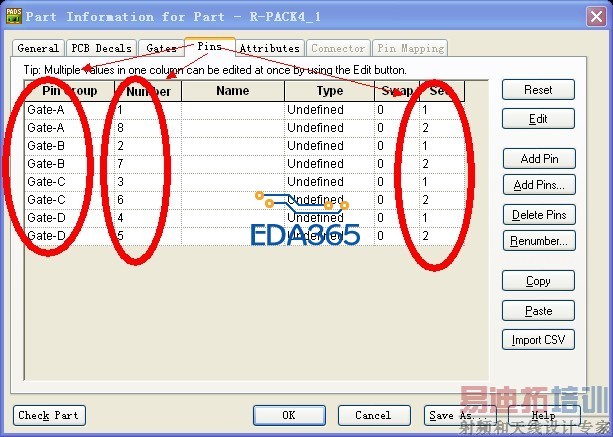

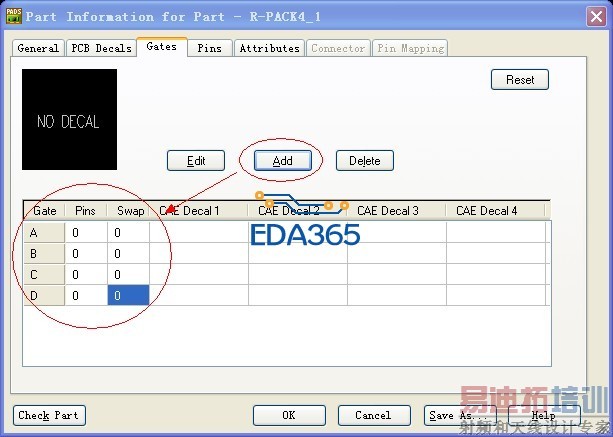

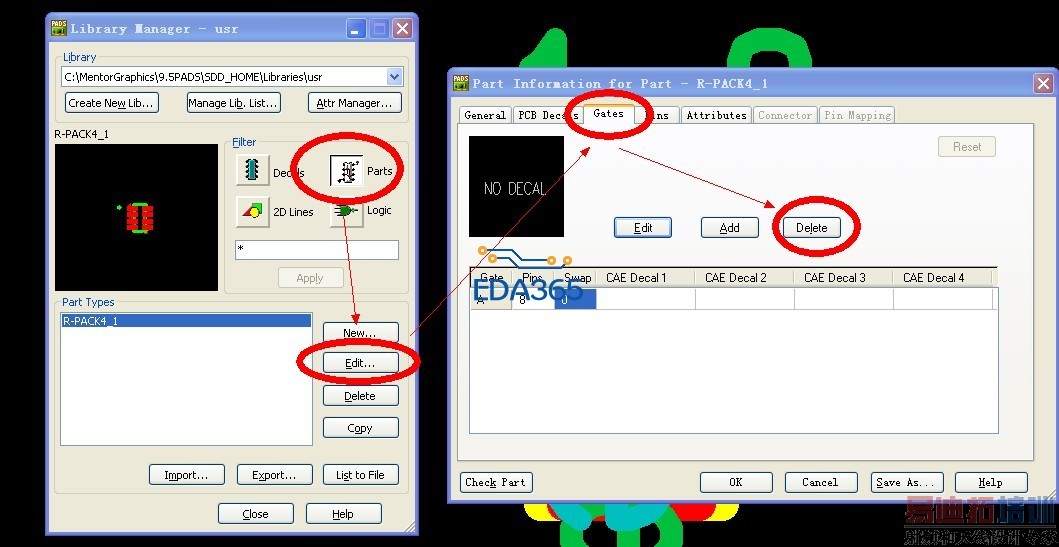

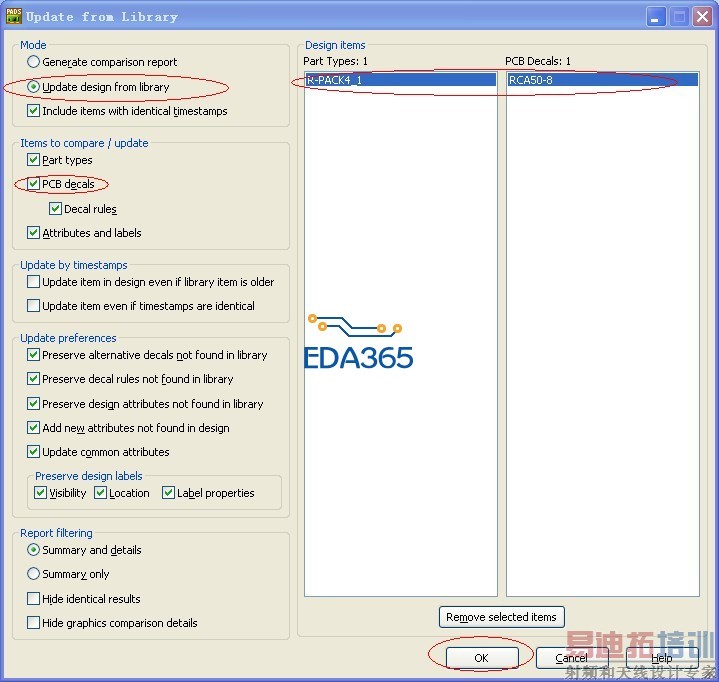

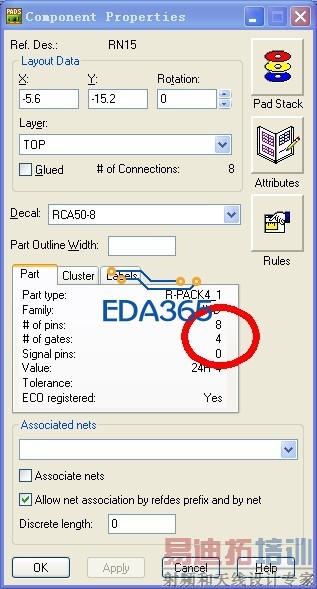

首先请将排阻存入库,调出,编辑逻辑封装。另感谢JIMMY,毒女,梁工等等。请大家看图吧








自己沙发。文件选自A13的视频文件!

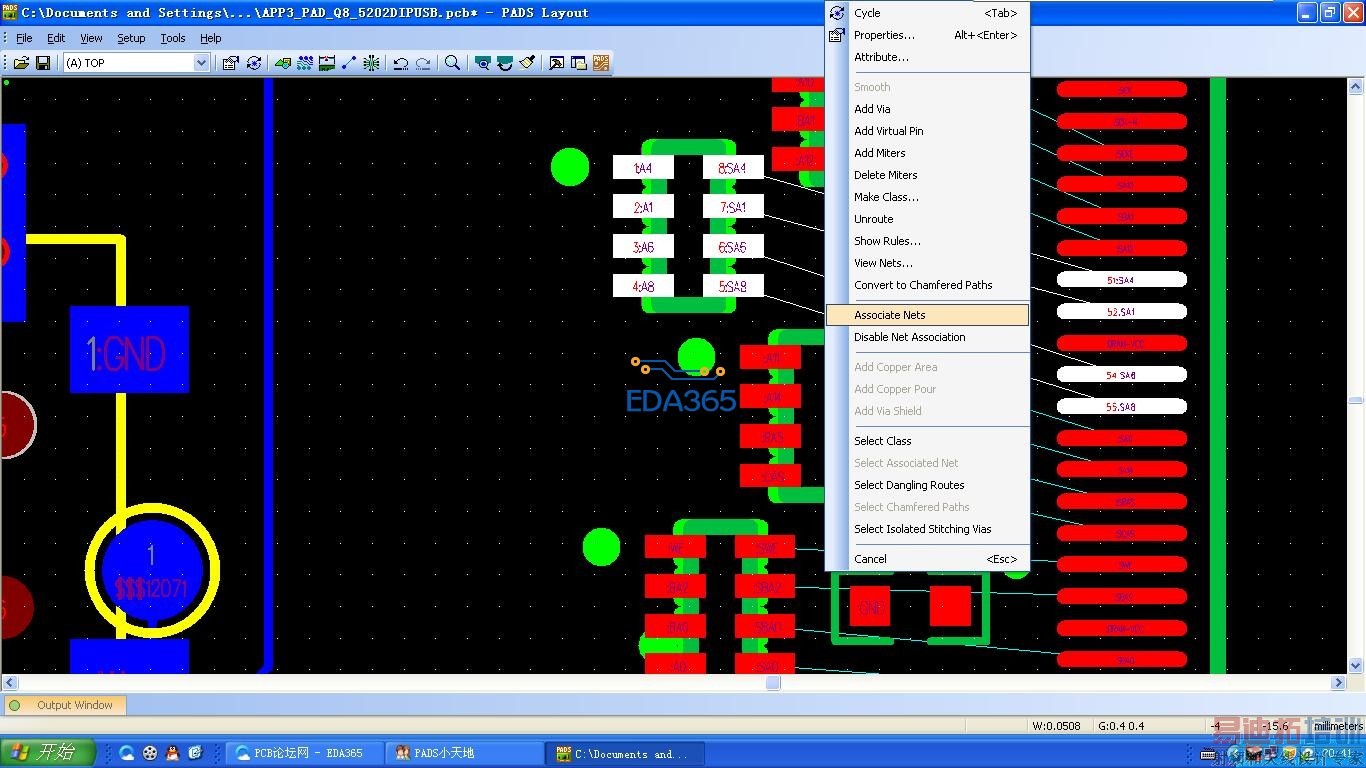

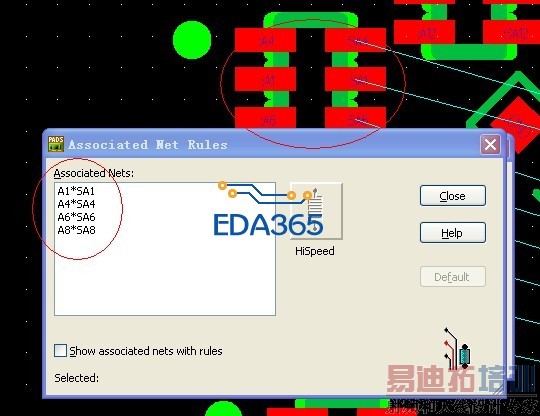

PADS9.5 Xnet的应用

(出处: EDA365硬件设计、PCB设计论坛)

学习啦,

沙发,哈哈哈

沙发是我的 你这个只是地板。嘿嘿

哈哈,告诉你要门设计吧。哈哈,没想到这么复杂, 你的梁工 太强大了

你们的梁工是专门做LAYOUT的吗

不,是经理!

真是高手如云啊,谢谢!

太厉害了,刚好需要

高手啊

感激

怎么没有人气那,我觉得应该算精品贴

学习了!

谢谢分享
