led封装找不到
录入:edatop.com 点击:

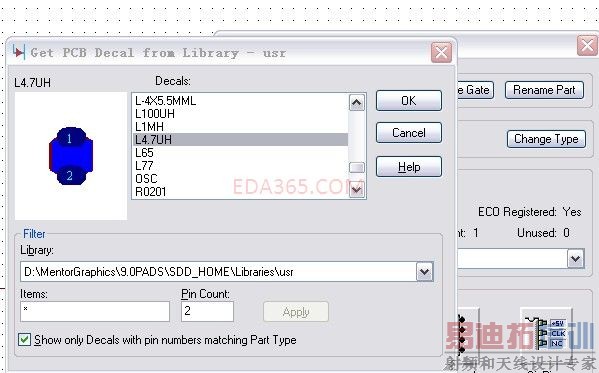

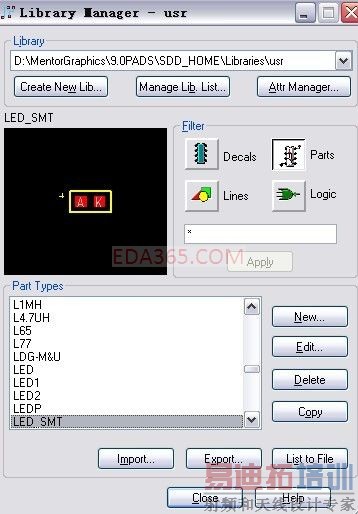

在pcb库管理明明是有的 但是在原理图那里却怎样都找不着,因为led管脚不是用1、 2定义的 是用A、 K定义的所以才找不到吗 请高手指点指点
如果要改原理图的话也行但是我想看看有没有改pcb封装的办法
同求
原理图的命名是1 2吧...,库和原理图上的对应不上
原理图中引脚标号要和封装库中引脚标号要对应上,这个是基本的也是最重要的
