简易的电源指示器欠压/过压检测

　　简单和容易的电源就绪指示器检测主管及以上电压

　　摘要：欠压/过压(紫外/过压)的指标，也称为电源就绪(薄)指标，可以通知便携设备的用户，当电池电压过低或电池被滥收费用。博指标通常控制外部FET的封锁在这样的故障的电源电压。他们也很有用，因为没有所示FET的简单指标。

　　电源就绪(薄)的LED指示灯，当电源并在指定范围内。也称为欠压/过压(紫外/过压)的指标，该指标通知便携设备的用户，当电池电压过低或电池被滥收费用。

　　虽然这不是很难设计在这个使用逻辑门的目的，两个比较器，三个旁路电容，一个LED，五个电阻，图1电路节省电路板空间，同时降低成本的电路。

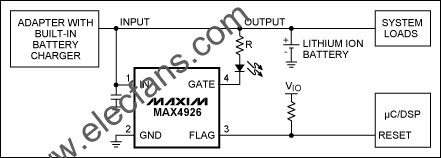

　　图1。在一个1.0毫米x 1.5毫米μDFN封装居住，此IC照亮只要电源是OK的LED。当一个不足或过压条件出现时，它关闭LED和微控制器发出的警告。

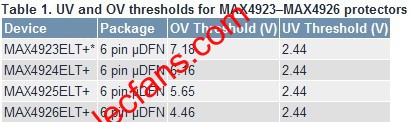

　　在MAX4923 - MAX4926系列过电压保护器通常连接电源通过一个外部P沟道场效应管和负载，这是通常只要电源确定。这些器件的工厂预设电压如表1所列的阈值。

　　这些芯片，但是，还可以作为简单的电源就绪指示。使用下列公式计算图1

　　,其中(例如)≤10mA时，典型的在25 ° C时160Ω，与VIN是应用源电压。
