基于DAVE2．0平台的英飞凌XC系列微控制器的编程应用

摘要：介绍了Infineon(英飞凌)公司DAVE2．O软件的使用方法和一些需注意的要点，并按照流程编写了一个“Infineon XC164CM”的闪灯测试程序。通过对简单应用程序形成过程的简单描述，使编程人员不再为Infineon单片机繁多的寄存器而感到头疼，使编程工作更加快捷明了。
关键词：DAVE2．0；Infineon；XC164CM；单片机

O 引言
    DAVE—数字应用工程师，出自Infineon科技。它能帮我们准确而快速地进行基于Infineon8位、16位或32位单片机的嵌入式系统设计。由于Infineon的嵌入式为控制器的寄存器的数量非常大，大约有一千多个。所以对大量寄存器的初始化是一件相当棘手的事，而有了 DAVE的平台就能很轻松地完成这些事情。同时DAVE还可完成单片机的其它初始化工作，与Keil或、Tasking等编译软件实现链接，轻松完成嵌入式系统的软件开发工作。
    XC164CM是Infineon的16位微控制器XC16X家族中的一员，它是基于C166S V2的高性能内核。C166S V2内核与C166S内核相比，具有执行速度更快、稳定性更好、操作简单的优点。
    XC164CM仿真板提供一系列连接器与外界进行联系，同时，也具有On Chip Debug(在线调试)接口。结合Infineon公司的MEMTOOL工具，使烧写程序变得更加简单。

1 利用DAVE2．O完成Infineon单片机的软件开发流程
    (1)从Infineon网站下载DAVE2．O，并正确安装。

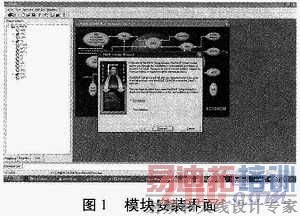

    (2)打开DAVE2．O依次点击“View”-“Setup Wizard”，按照向导逐步加入各型号单片机的模块。各模块的DIP文件可从Infineon网站下载。
    (3)根据选定的单片机型号，设定各种初始化条件。这其中包括外部输入时钟频率、系统时钟频率、Flash大小、看门狗定时以及其它各种单片机外设。
    (4)依次点击“View”-“Generated Files”，生成Keil或Tasking的项目文件。
    (5)用Keil或Tasking打开DAVE生成的项目文件，进行适当设置。然后就可进行用户软件的编写。
    (3)～(5)的步骤是可重复的，也就是说在用户的软件编写过程中可以随时利用DAVE2．0重新设定单片机的各种寄存器，而用户软件不会丢失。这个功能使Infineon单片机的寄存器设置变得相当轻松。 [p]
    注：在重复(3)～(5)的步骤时，为了使用户软件不会丢失，在编写用户软件时要注意格式。否则，在上述过程中，用户软件将被删除。
    正确格式为：


2 利用DAVE2．O完成Infineon XC164CM的灯闪测试软件
    (1)打开DAVE2．O依次点击“File”-“New”，在“NewProject”中双击XC164CM的单片机，然后进入新项目的第一个设定画面。如下：
    在该弹出的窗口中，根据单片机的详细型号和相应的硬件电路图，设定各项。在“Cornpiler Settings”一栏中我们选择了Keil编译系统来进行后续的用户软件的编程。

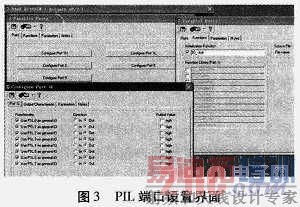

    (2)进行XC164CM的各个外设的设置，不准备使用的可以不去管它。但是在进行完某外设的设置后一定要将它的初始化函数勾选上，否则该单片机的外设还是不会被启用。该灯闪测试软件使用了一个端口和一个T3定时器。端口设置画面如图3。


    定时器设置画面如图4。


    (3)依次点击“View”-“Cenerated Files”，生成Keil的项目文件，新建一目录保存该项目文件。同时与项目同名的．DAVE文件也会同时保存在新建的目录中。
    (4)用Keil编译器打开新建的项目，完成相应的设置。 [p]
    由于在Keil编译器中，51系列单片的用法和Infineon单片机的用法极为相似，所以在这里不再详细阐述，仅将该定时闪灯程序的主函数列出。


    (5)用Infineon公司的MEMTOOL工具，烧写程序到XC164CM仿真板的单片机中，上电后LED灯就会闪烁。

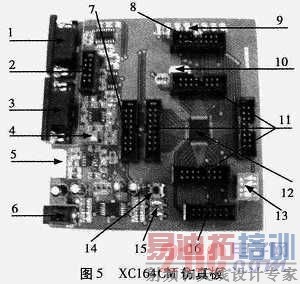

    ⑴1个针式DB9：串口ASC0(P101)；⑵1个双排10PIN插座：CAN2(X103)；⑶1个座式DB9：CAN1(P102)；⑷电位器1个 (AD采集)；⑸单排4插座：LIN收发器；⑹电源插座；⑺1个双排16PIN插座：BU101；⑻1个双排16PIN插座：BU102；⑼8路 LED；⑽4M晶振；⑾4个双排16PIN插座：X105、X106、X107、X108；⑿单片机：CX164CM；⒀拨码开关(S102)；⒁复位按键；⒂双电源指示灯；⒃14针JTAG插座。



3 结束语
    本文介绍了Infineon公司的DAVE2．0软件的使用方法和一些要注意的要点。并通过DAVE2．0软件，快速的编写了一段定时闪灯程序，使编程人员不再为Infineon单片机繁多的寄存器而感到头疼，使编程工作更加快捷明了。
