热释人体红外智能温控风扇及照明控制系统

O 引言

　　目前绝大多数楼宇风扇和电灯在使用时都是由人员手动操作，当天气闷热时由楼宇内的人员手动开启风扇和选调风速，当灯光不足或在上楼梯时手动开启电灯，常常会由于人员的疏忽在人离开之后忘记关闭设备而导致用电的浪费。在本系统设计中，考虑采用单片机为控制器，以热释人体红外和温度传感系统来检测室内有无人员以及室内温度，设计一个智能温控风扇及照明控制系统，可以实时调节和控制室内的风扇和灯光的照明，从而达到智能控制和节能的目的。

　　1 系统总体设计

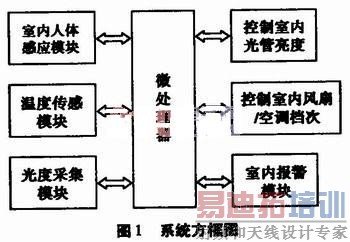

　　系统方框图如图l所示。通过51单片机和热释人体红外来检测区域内是否有人，如有人再检测其温度和光度是否需开启风扇和灯光并且实现该调在哪个档位，并由指示灯显示档位。用数码管显示室温。最后用蜂鸣器作为报警源，如果启动报警模式，当检测到其区域内有人就会发出报警信号，当温度超过一定范围内也启动长鸣报警声。

　　2 系统硬件设计

　　2．1 热释人体红外模块

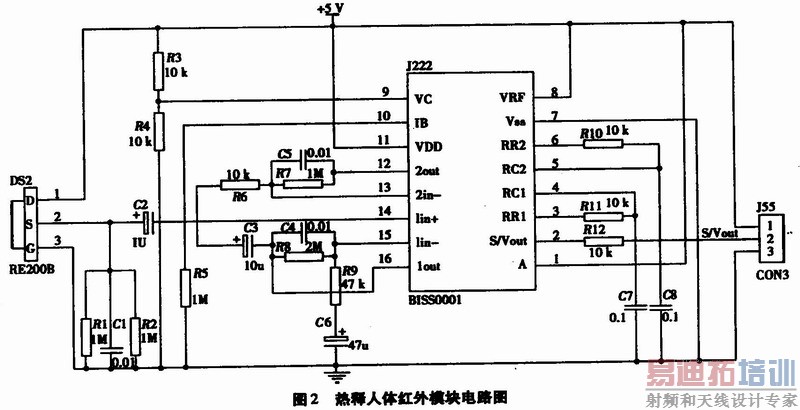

　　人体红外感应模块电路主要由人体被动红外探头、菲涅尔透镜、专用芯片BISS0001组成。当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。关于走廊及洗手问用灯情况，当晚上有人经过时，人体红外感应到人便开启走廊用灯或者洗手间用灯。热释人体红外模块电路如图2所示。

[p]

　　电路中运用了热释红外专用芯片BISS0001。BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。如图2所示，当人体辐射的红外线通过菲涅尔透镜被聚焦在热释电红外传感器的探测元上时，电路中的传感器将输出电压信号，然后使该信号先通过一个由C1、C2、R1、R2组成的带通滤波器，该滤波器的上限截止频率为16 Hz，下限截止频率为O．16 Hz。

　　由于热释电红外传感器输出的探测信号电压十分微弱(通常仅有1 mV左右)，而且是一个变化的信号，同时菲涅尔透镜的作用又使输出信号电压呈脉冲形式(脉冲电压的频率由被测物体的移动速度决定，通常为O．1 Hz～10 Hz左右)，所以应对热释红外传感器输出的电压信号通过运算放大器OP1和OP2进行二级放大。再经由电压比较器COP1和COP2构成的双向鉴幅器处理后，检出有效触发信号Vs去启动延迟时间定时器。

　　输出信号Vo接单片机以便检测，当有人时便输出5 V高电平，当人离开之后延时一段时间后便复位为O V以便主控制电路的控制。电路设计让芯片处于可重复触发状态以便适合教室的实际情况。重复触发其工作过程：可重复触发工作方式下在Vc=“1”、 A=“1”时，Vs可重复触发Vo为有效状态，并可促使Vo在Tx周期内一直保持有效状态。在Tx时间内，只要Vs发生上跳变，则％将从Vs上跳变时刻起继续延长—个Tx周期；若Vs保持为“1”状态，则Vo一直保持有效状态；若Vs保持为“0”状态，则在Tx周期结束后Vo恢复为无效状态，并且，同样在封锁时间Ti时间内，任何Vs的变化都不能触发Vo为有效状态。

　　2．2 可调光光管控制模块

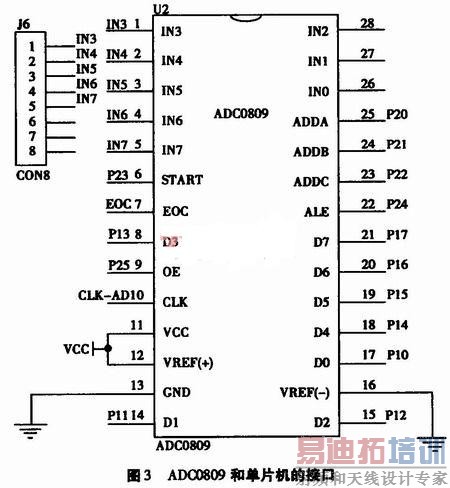

　　本模块主要由光敏传感电路、数模转换模块及室内LED灯几部分组成。利用一个光敏二极管和一个100 k的电阻。共五组并联连接接入5 V电压，分别引出五条线路接至ADC0809芯片的IN3～IN7通道(见图3)，通过光敏二极管检测教室的光照亮度，根据光敏二极管特性，遇光照时，阻值会明显减少，随着光度的减少，光敏二极管的阻值会逐渐增大的原理，那么每个光敏二极管分压得到的不同电压值(即模拟量)，通过ADC0809模数转换检测到它们输出的模拟量。通过ADC0809芯片的IN3～IN7端口，转化成数字量，D0～D7作为数据输出端口，连接至单片机的P0口进行数据的处理。

　　灯管亮度分为四个档位(以最佳光度为准，不影响人的眼睛为前提)：

　　1档：检测到室内光线充足时，开启中间一盏LED灯，此时房间灯管亮度为最低。

　　2档：检测到室内光线不充足时，同时开启中间一排三盏LED灯管，此时教室灯管亮度为适中。

　　3档：此时检测到室内光线明显不足，同时开启四盏LED灯管，此时教室灯管亮度为较大。
4档：此时检测到教室内光线很暗，同时开启五盏LED灯管，此时教室灯管亮度为最大。
