简单锁定看门狗定时器设计

　摘要：在看门狗集成电路(MAX6749)的基础上，该电路提供了响应的输入脉冲流损失锁存故障指示。该电路可以监控风扇(上风扇的转速输出计算)，振荡电路，或一个微处理器软件执行。

　　大多数看门狗定时器IC产生一个单一的，有限的输出脉冲持续时间当看门狗超时。这适用于触发复位或中断微处理器，但有些应用需要输出(故障指示灯)的锁存器。一个简单的电路(图1)提供了响应的输入脉冲流损失锁存故障指示。在μP-supervisor/watchdog集成电路(MAX6749)的基础上，该电路用于监测风扇(在风扇的转速输出计算)，振荡电路，或一个合适的微处理器软件执行。

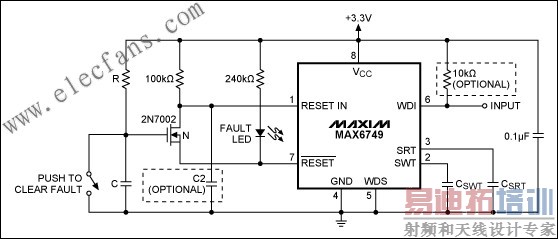

　　图1。该电路产生响应的输入脉冲损失锁存故障指示。

　　在上电期间，低电平有效复位仍然很低，直到VCC的稳定和复位超时时间到期。电容器C通过R，直到FET的栅极电压达到阈值(电压VTH)，它开启了场效应管，使锁存能力。为了防止误触发，你应该设置RC延迟的时间远远超过了复位超时。

　　WDI输入(引脚6)必须按切换电容器CSWT设立最低速率。如果这没有发生，低电平有效复位变低，在LED指示灯，在连接和低拉复位，从而锁定低电平复位。该电路仍然有效，直到你循环VCC或推开关在此条件。要么关闭FET的行动，并允许重置变高。

　　为了监测风扇开漏测速信号，从世界发展指标10kΩ的连接到VCC(引脚8)上拉电阻器。由于风扇需要一些时间来旋转起来，看门狗电路需要为一个短暂的延迟时间间隔停用。您可以通过将本延迟电容(C2)从对地复位。请注意，此延迟必须小于上述RC延迟，或低电平有效复位锁存过早会较短。

　　对于一个风扇监控，对CSWT值设置最大转速脉冲周期根据公式5.06×106 × CSWT，其中在几秒钟内CSWT。如果转速低于这个阈值时，低电平有效复位输出低和插销。
