logic里无法复制?已解决.

录入:edatop.com    点击:
新装的机器,先点菜单上的duplicate再点器件可以单个复制。

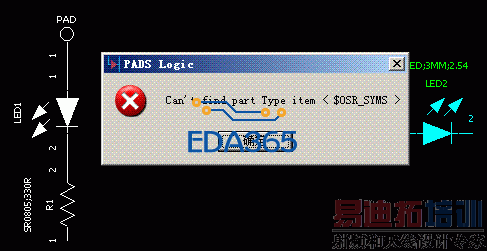

选中多个器件,再点duplicate不能复制。如图。
器件库检查没见异常;没中文路径。pads2007
求解。

摆平了,原来是没装pads自带的lib,自带的lib在common库下有一些名称中带“$”的器件(part type和logic里),虽然我自建的器件没问题,但复制时依然需要那些带$的器件,装上之后就可以复制了。

你用2007那个版本的
