元件封装问题

录入:edatop.com    点击:

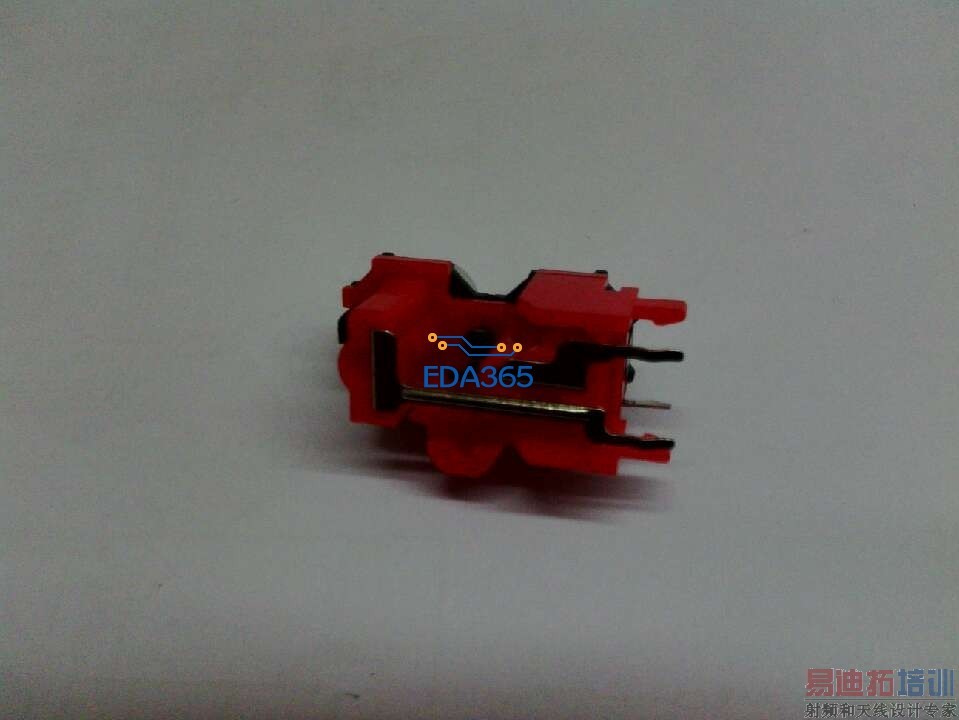

想做个元件的封装,它有三个塑胶凸起是固定(插)在电路板上的。怎么实现啊。在元件上画三个圈放在钻孔层行吗?请高手指点!


我的做法是将那三个塑胶也做成过孔焊盘了,只是不是金属化过孔

dali618 发表于 2013-3-11 15:58

不一定要接地的,做part时定义为未使用管脚就行了

能说下具体怎样操作吗?
