怎么把2D线外形变成板框？
录入：edatop.com 点击：

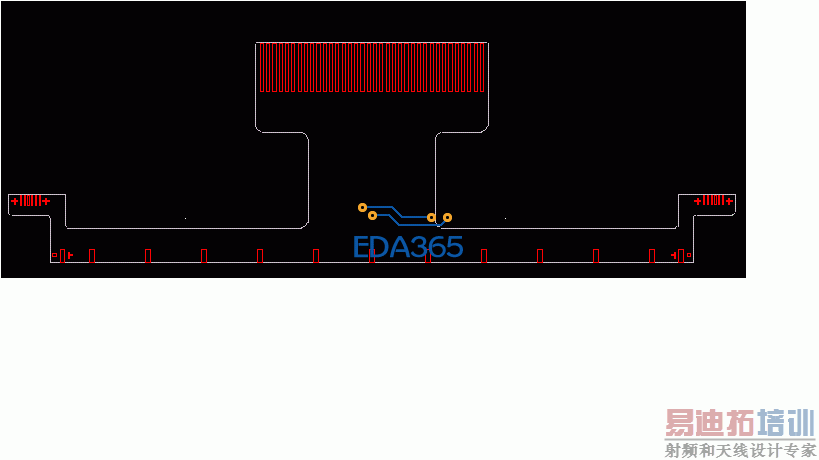

在pcb DECAL EDITOR中导入DXF文件，右键选select shape后把最外边线条选中了，再右键却没有scale选项，不知怎么办？
请高手指点！
如果可以能不能给个简单的操作图啊？
请高手指点！
如果可以能不能给个简单的操作图啊？

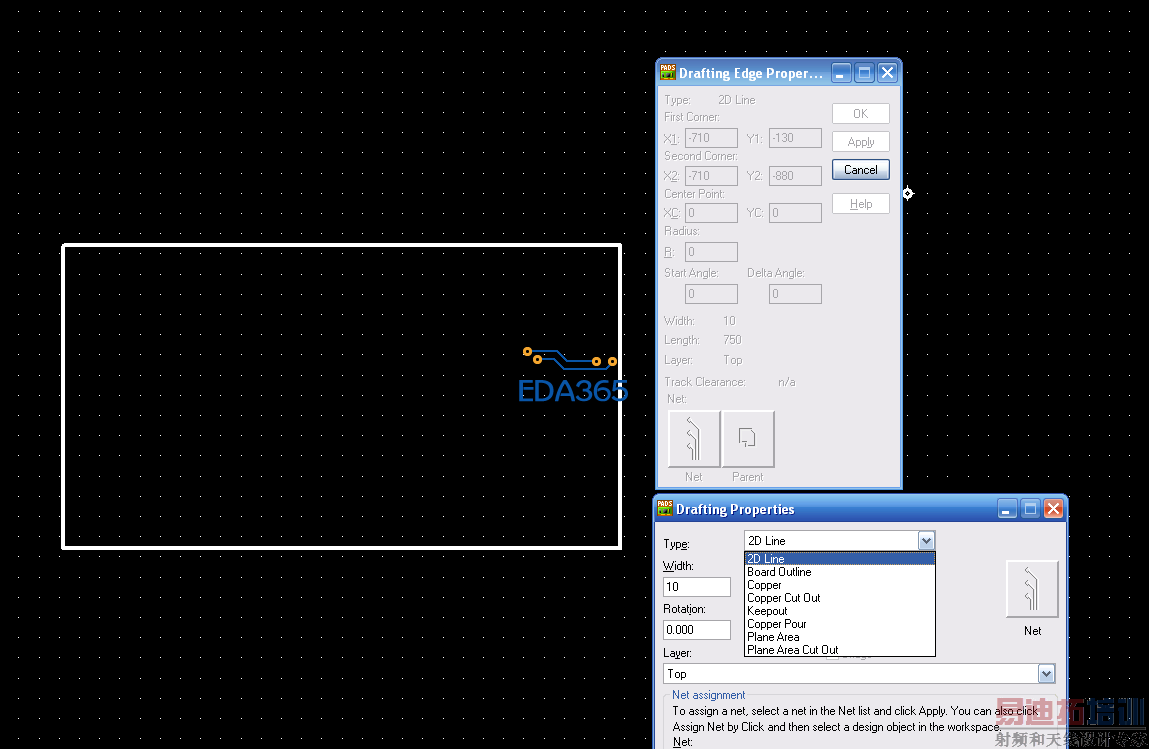

双击2D line线，选择parent
在cad里面把线弄成连续型的，然后导入到pads，全选，右键，选择closed，再看看，
直接放在所以层就好了。 出Gerber ,也就知道这层是板框
这条线必须是封闭的曲线，在CAD里面整一下吧
]问题还是没有解决啊！

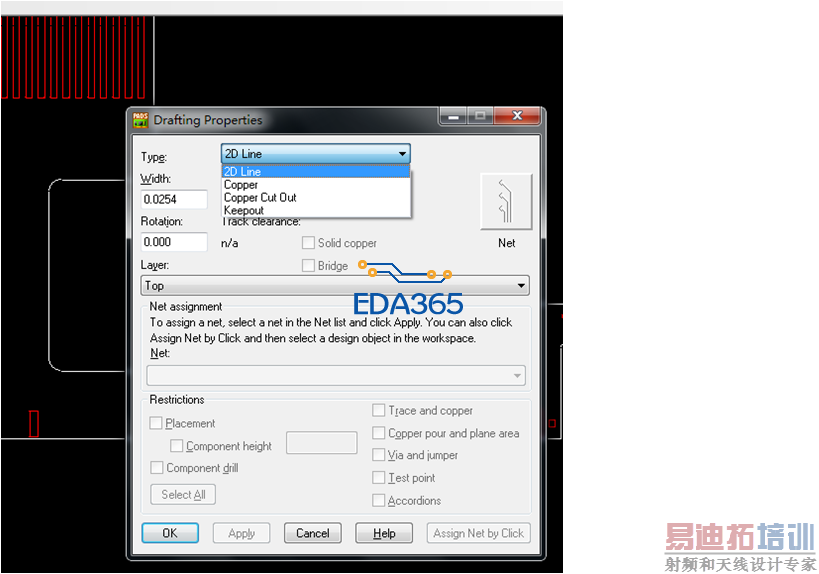

我是在LAYOUT里新建一个文件，然后打开PCB DECAL EDITOR ,再导入DXF文件，选择了select shape ,点属性后没有 OUTLINE 选项。
如图：
cwfang 发表于 2013-3-16 08:26 1.确保导入的板框是闭合的。
2.不然合并2D LINE后再去转换
3.先把大框设成BOARD OUTLINE，再把里面的小框（螺丝孔，避空孔）设成BOARD OUTLINE
