如何使铺地的焊盘做成花孔而过孔不做成花孔.

录入:edatop.com    点击:
pads2005中,如何使铺地的焊盘(Pad)做成花孔(Thermals)而过孔(Via)不做成花孔(Thermals)?

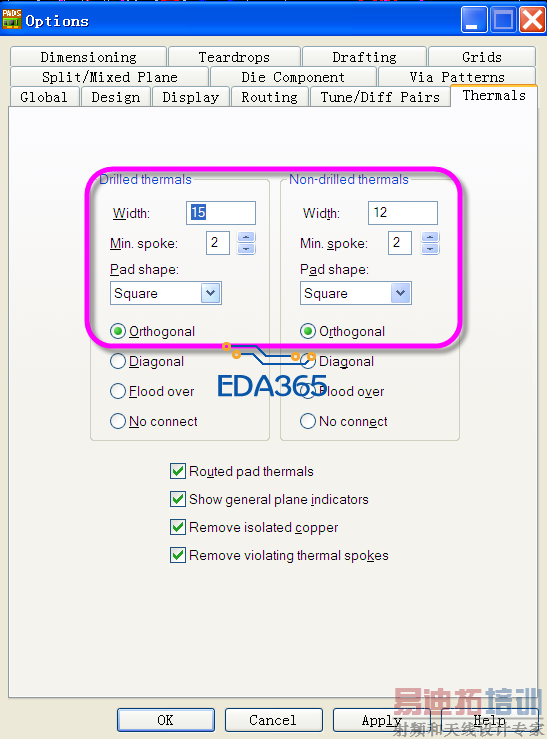

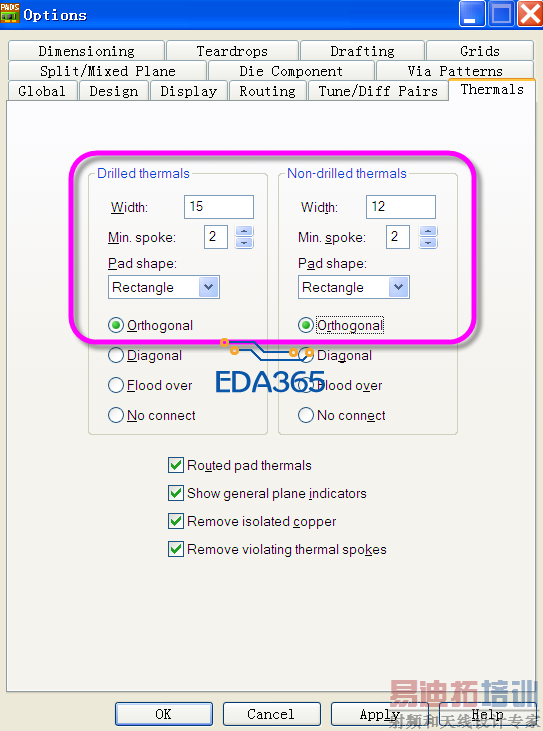

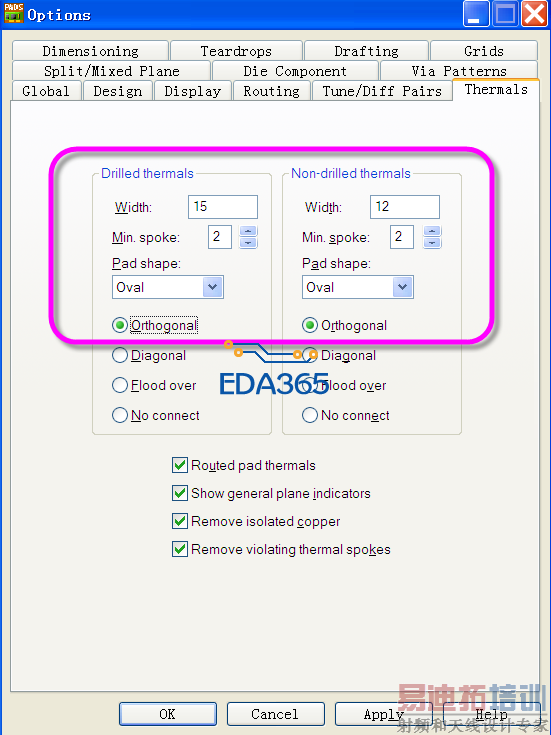

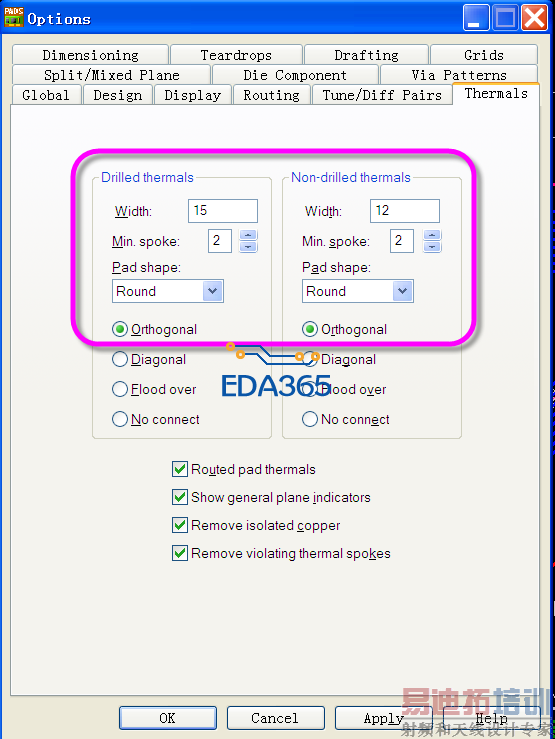

铺地的焊盘(Pad)做成花孔(Thermals)

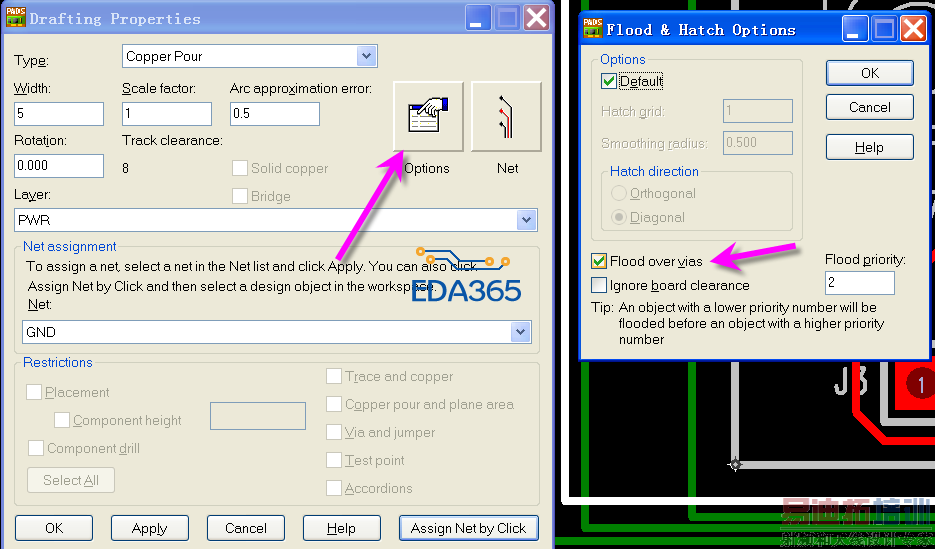

过孔(Via)不做成花孔.(选中灌铜框后,如下图)

学习了!

这个我已经会了。

好方法,学习了.

走过路过,瞧过看过
