PADS做槽型焊盘时开槽如何上下偏移？

录入：edatop.com 点击：

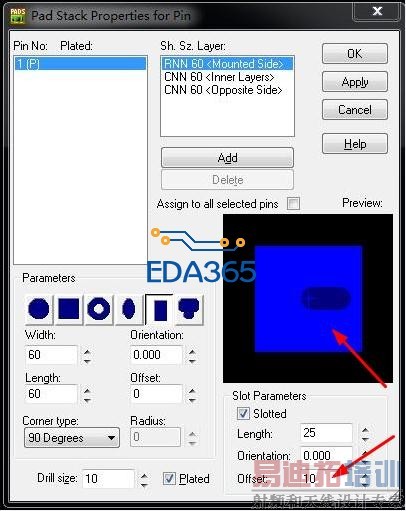

我们都知道pads做槽型焊盘时开槽可以左右偏移，今天碰到个开槽要上下偏移，犯难了....
请教各位仁兄.....

异形焊盘

异形

怎么操作的?

画铜皮--关联就好了

转90°不就可以了啊

画铜皮关联是可以解决，但是这种方法难以掌握槽型孔在焊盘上的上下偏移尺寸。
楼上那位说转90°的完全错误。

感谢回答！
画铜皮关联是可以解决，但是这种方法难以掌握槽型孔在焊盘上的上下偏移尺寸。

好控啊，再说也没要求那么高的啦

没遇到过啊

感觉楼主有点钻牛角尖了。

你将孔开好。在焊盘的上下添加copper,然后关联起来不就可以了吗？

楼主是知道使用铜片关联的方法，
我想他说是应该是如果想要这个开口上移或者下移。5MM，就不是很方便控制了。
其实你可以利用格点很好的控制移动的距离

如果要做的很精确或者很方便的话，可以在CAD里画好，在导入。
