pads画pcb的时候元件焊盘中间会出现叉号

录入：edatop.com 点击：

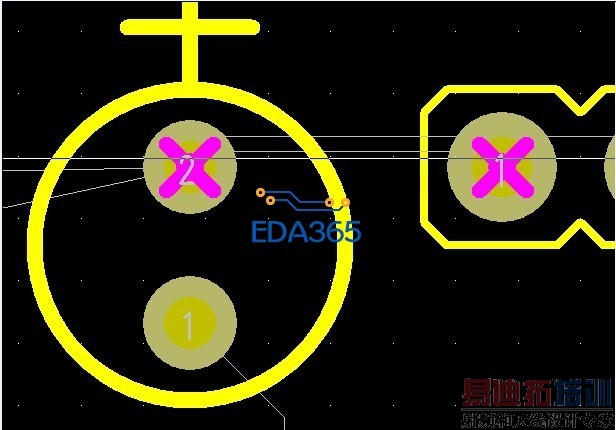

请教各位大侠，为什么pads画pcb的时候元件焊盘中间会出现叉号，刚开始导入元件还没有出现，但是从layout切换到router之后就出现了叉号，返回到layout里面叉号还是存在，请教各位，这是什么原因？怎么消除叉号，对pcb有影响吗？

是热风焊盘的标志。取消在options -Thermals 把shou general plane indicators前面的选择。

非常感谢大侠，解决
