晶振下面为什么要打孔呢？
录入：edatop.com 点击：

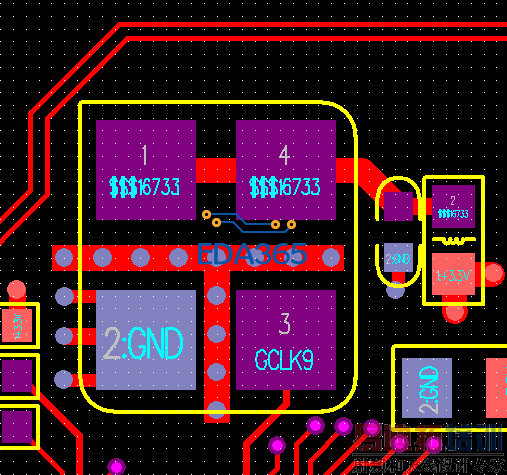

我们新来的pcb工程师这么处理晶振，不知道有什么好处呢？不会短路吗？
晶振，一进一出，另外两个是GND。这样的，还是头一次见。
这个就是晶振，我记得，一边接电源，一边单根到IC。 双脚接过去的都是晶体。
1脚4脚接电源了，是有源晶振吧。但中间的地应与2脚相连，不知是不是没看到铺铜的效果？3脚输出走线太随意了，最好有地保护。
这个是有源晶振，你见过的是无源晶体。
晶体是无源器件，晶振是有源的，前者是信号“滤波器”后者是信号“发生器
不需要包地哦。我们晶振的时钟线不用包的，晶体才要包地
只要做到4W间距就可以了。
中间的地灌铜后会和2脚连上的。
画蛇添足
不错
为什么这么说呢？
晶体振荡器下铺地，并打一些地过孔和地层相连接，可以吸收晶体谐振器辐射的噪声。
我们会在晶体下面地覆铜
覆铜后也是要回流至地平面的。
如果有打孔的话，就能就近回流了
我们一般禁铜，直接镂空到地参考层
有缘的，最好是这样了，如果不是这样，个人感觉只铺地不加via，还不如镂空那块地
是不是也有屏蔽作用
