如何显示被隐藏的PCB封装的pin脚

录入:edatop.com    点击:

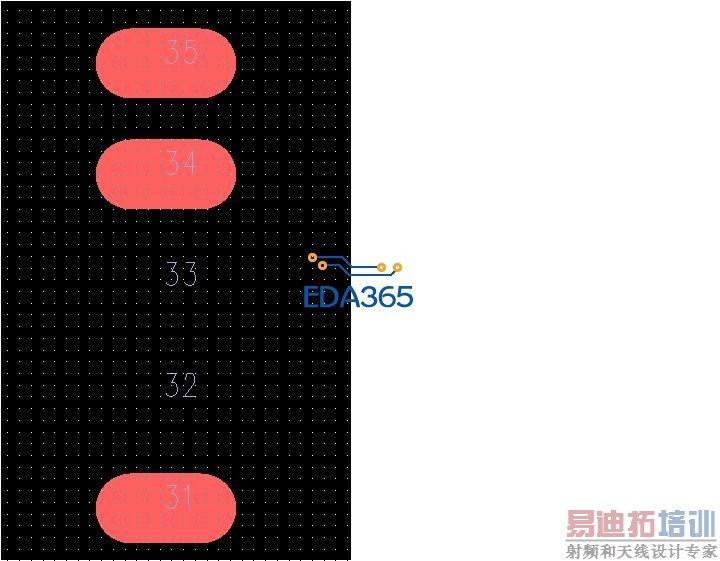

pcb封装的有些脚被隐藏了,只显示的pin number,怎样将PIN脚显示出来?

选中引脚,修改尺寸吧应该。是不是他把尺寸都清零啦

冠少H 发表于 2013-3-21 10:07


找到你的32/33脚修改下

解决了,谢了

我最喜欢帮女生解决问题的
你这个变态啦,为什么要这样做封装的,无解

这么做意义是什么?做错了吧

好像做错了的引脚,只能这样修改吧

有些封装是空出几个脚的,这个正常,比如某些防呆接口,反了那边是没脚的……
