指教有个焊盘PCB里看不到，在GERBER里就看到了
录入：edatop.com 点击：

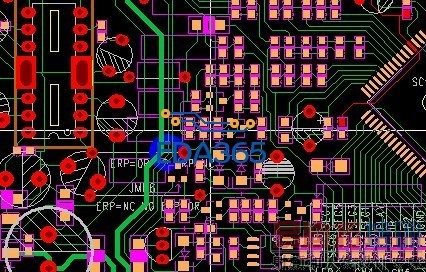

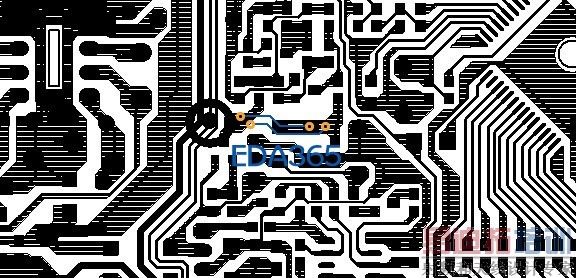

图1里的蓝色圈圈中心有一个焊盘，在pcb里怎么也看不到，而导成GERBER后就出来了，见图2，会短路到周围的线，请教怎么回事！
000.rar
000.rar
太玄了，你这板子从何而来
是你一步步画的吗
还是别人的
什么太玄了？我自己画的，能知道什么原因吗
satany2k 发表于 2013-3-23 11:17 这应该是个高手画的板，还是单面板。 不允许编辑在哪里啊，能否截个图来看看 文件数据有错误, 建议使用 i 命令修复. satany2k 发表于 2013-3-23 15:58 检查一下 就出来了楼主自己没认真检查吧！ protect了吧……出gerber前跑下DRC好习惯啊那个去保护shift+u吧 貌似此种问题遇到过一次，也是在做单面板时，跟你加的跳线有关系（软件BUG），4楼正解。 对了再说一句，删除的时候要把同类型的孔都删除哦，因为跳线用的多有可能存在多个。
如果修复不成功先导出, 再重新导入.
还有一种方法，要逐个移动检查跳线，有的跳线一个孔下会是双孔，删掉一个孔就好了。
