关于光绘文件的疑问

录入:edatop.com    点击:

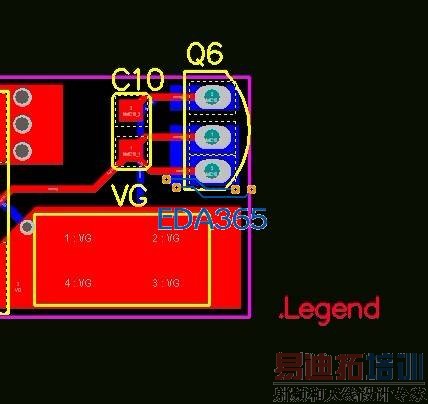

为什么我出的gerber导入cam350里看到有偏位现象呢?哪里设置出错了?请给大师赐教。

把板的原点定在离板左下角3000mil的地方后再重新试一次。

出GERBER的时候没有设计好。不耽误,让线路板厂搞定

还是不行啊,怎么回事?能在设置里改下吗?为什么您建议改原点呢?我这个图的原点就放在了板子左下角,按照您说的离这个原点3000mil的地方作为原点后还是错位的。还有别的办法吗?

文件发给我看看。

我这里所有的文件都是这种现象,请大师指点!
20130225.rar

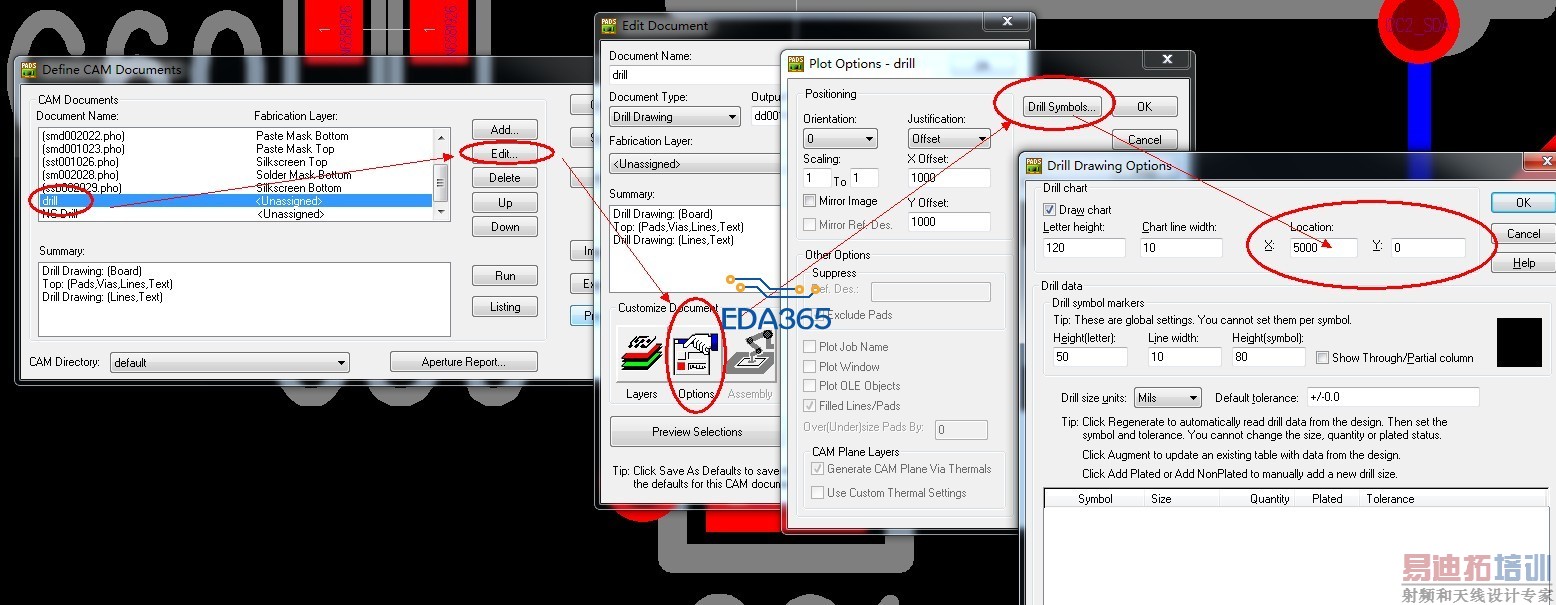

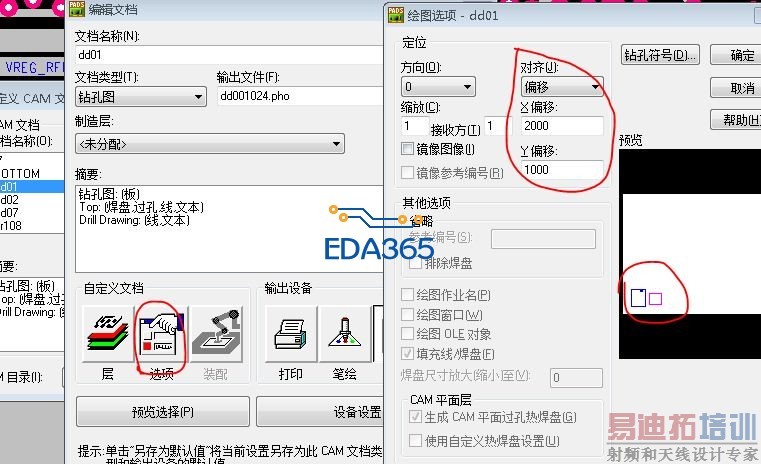

出CAM 文件时候 在layout改一下坐标就好了,你们出的时候 不会先查看的吗?

怎么改?具体说说

chuxuepcb 发表于 2013-3-22 16:26

你这个是改的哪个层文件?只改这一个还是每层都改?

那个偏 就改那个

比斯教程里有这个调整,自动生成的drill层那个过孔表都是00坐标
