原理图里做好封装点保存的时候弹出这个框是什么意思

录入：edatop.com 点击：

请教原理图里做好封装点保存的时候弹出这个框是什么意思

你是不是新增了一个part，如果是的话应该是给它加一个名字

没分配好

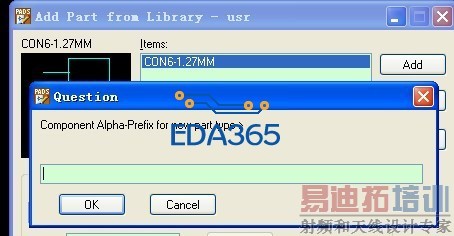

你这应该是在添加元件的时候出现的吧只是给这个元件在电路图中添加一个参考编号

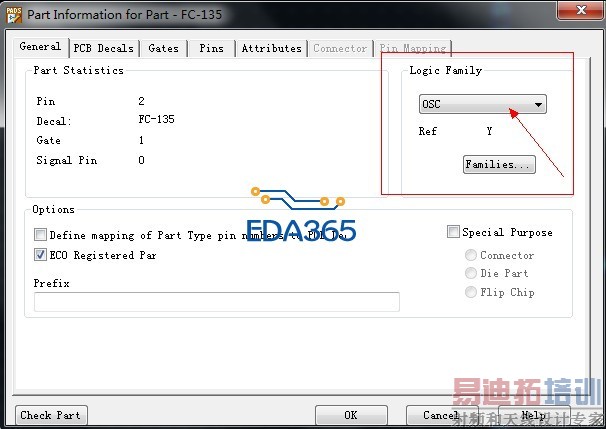

做Part时没有指定logic family，如下图，随便指个相应的就可以了

我有点糊涂了，楼主的图片是添加元件，但文字又是说保存封装？
我又喝多了？无解

接插件的话写上 J 就可以了

这个问题是你建PART时没有在Logic Family中对零件进行分类，如连接器可选择CON，这样系统会自动给它的Ref Prefix: 指定为J。

新手没弄清楚，decal和part这俩概念，这是你画玩decal顺便给你建了个part
