这样走线行吗?

录入:edatop.com    点击:

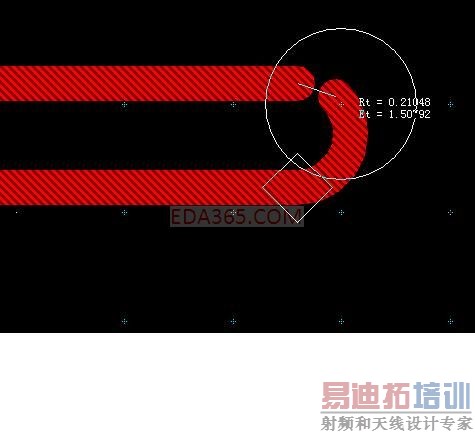

2层板,由于绕线空间限制,把线走成了这个样子,这样走可以吗?或是对信号有什么影响呢?

2层?你确定?你那个回流参考平面在哪?估计这个设计完全不能够用啊。

这样走,是2层的话,串扰,反射,and so on. 太多了。

嗯,确定是两层,单就这个线能这么绕么

不能够,就2层的话,另外一层保证完整的地做回流平面,2层的线不要交叉。

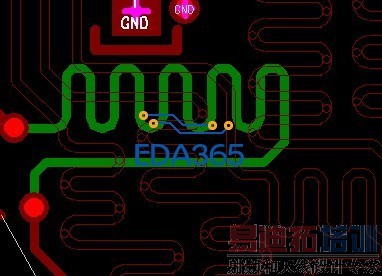

没有空间的话,将等长误差放大一点。
要保证有一个完整的参考平面,如底层。

wpc4208211 发表于 2013-3-29 14:19

如果是多层板,也有完整的平面,能这样绕线么

嗯,很棒。顶一个!

最好透明化,把2层的图上来在看看

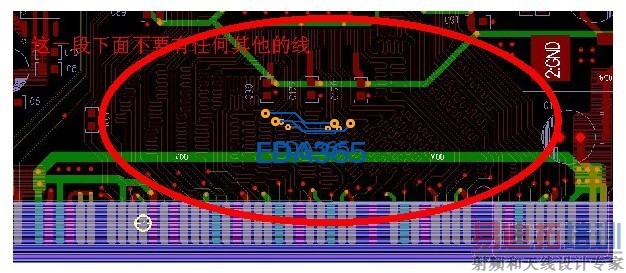

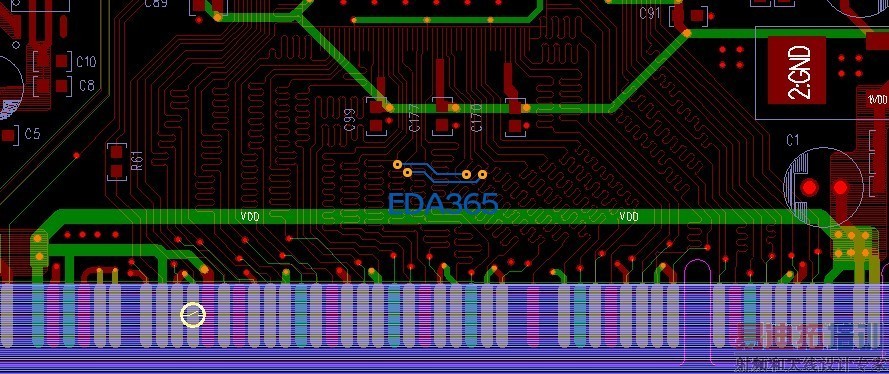

嗯,晚上上图,下面走了电源,是不是很危险

当然。完整的意思啊。你走了电源还完整嘛?

wpc4208211 发表于 2013-3-29 17:56

flywinder 发表于 2013-3-29 19:46

wpc4208211 发表于 2013-3-29 19:50
