触摸式延时开关制作附PCB原图
  本触摸式延时开关使用时,只要用手指摸一下触摸电极,灯就点亮,延时1分钟左右后会自动熄灭。可以直接取代普通开关,不必改室内布线。
  工作原理

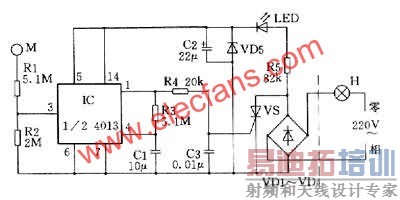

  触摸式延时开关电路虚线右面是普通照明线路,左部是电子开关部分。VD1~VD4、VS组成开关的主回路,IC组成开关控制回路。平时,VS处于关断状态,灯不亮。VD1~VD4输出220V脉动直流电经R5限流,VD5稳压,C2滤波输出约12V左右的直流电供IC使用。此时LED发光,指示开关位置,便于夜间寻找开关。
  IC为双D触发器,只用其中一个D触发器将其接成单稳态电路,稳态时1脚输出低电平,VS关断。当人手触摸一下电极M时,人体泄漏电流经R1、R2分压,其正半周使单稳态电路翻转,1脚输出高电平,经R4加到VS的门极,使VS开通,电灯点亮。这时1脚输出高电平经R3向电容C1充电,使4脚电平逐渐升高直至暂态结束,电路翻回稳态,1脚突变为低电平,VS失去触发电压,交流电过零时即关断,电灯熄灭。


  元器件选择
  IC采用CMOS数字集成电路CD4013,它为双D触发器,本电路里只使用它的一半,另一个D触发器悬空。VS用2N6565、MCR100-8等小型塑封单向晶闸管,可控制100W以下任何照明电路。VD1~VD4为1N4004~1N4007型整流二极管。LED可用普通红色发光二极管,电阻均为RTX型1/8W碳膜电阻器。C1、C2用CD11-16V型电解电容器,C3为瓷片电容器。
  制作与使用

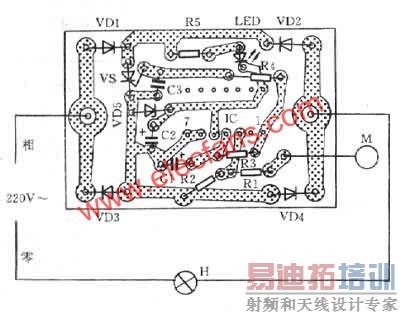

  印刷电路参考下图,触摸片采用马口铁制作,并焊接一只2MΩ1/8W电阻,再引线到电路。开关的延时时间主要由R3、C1数值决定,图示数据约1分钟左右。若增大或缩短延时时间,可以增大或减小R3及C1数值。
