看激光视盘机电路图的基本方法

虽然整机电路图十分复杂，但学会看懂电路图并不是高不可攀的事。具有一定的电子线路知识基础，掌握一套正确的读图方法，经过不断学习和实践，一定可以学会识读电路图。实际上，看激光视盘机电路图时，可以使用多种看图的方法。最终都要完成读图的几项基本任务，达到看图的几项基本要求。这里讨论看电路图的基本方法。

一、怎么看激光视盘机电路图
1、根据由大到小，由粗到细的顺序识读各种电路图
前面已谈到，CD、VCD、

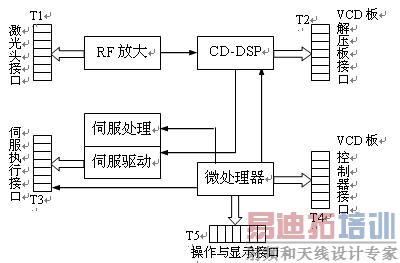

图1.2.1是VCD机CD模块的简化组成方框图，它用于完成VCD机机芯的功能，也就是完成CD唱机的功能。由图可知，CD模块主要由RF放大、CD－DSP、伺服处理和驱动、微处理器等电路系统组成。其中，RF放大器用于放大和整形RF信号，取得各种伺服误差信号；而CD－DSP电路，主要用于解调EFM数据信号，进行检错纠错；伺服系统则用来处理各种伺服控制信号；微处理器是上述电路的控制、检测中心，与多个电路均有密切联系。这些电路系统通过有关插接件（接口）与其它电路相接，主要插接口有T1~T5。其中，T1是与激光读取头相连接的插接口，T3是与视盘机伺服控制机构（线圈和电机等）相联系的插接口，T2是CD－DSP输出信号送到VCD解压板的插接口。在实际电路上，这些插接件，可能合并或分散绘制，通常在插接口旁边注明简单的字母、符号等，表示每个接口信号的流向和功能。这就是VCD机典型的CD模块电路图的绘制方法。对于初学者来说，应当如何按3个步骤来识读这种电路图呢？这里只作简单说明。
1、直观入手，选好入口
也就是说，先看电路边缘处最直观、易识读的元器件和电路，作为读图的入口。由这些外围易认件沿信号线向内（可能与信号流向反方向）可以找到一批电路或集成块。
激光头输出端与CD端模块输入端之间是通过插接件联接，于是，由激光头接口T1向后级联线应是RF放大器。经该接口可有3~5条信号线与RF放大器输入相连接。VCD解压板与CD－DSP电路之间也是通过插接件联接。于是，由VCD解压板接口T2向前面联线（逆信号流向）应是CD－DSP电路。该VCD解压板接口也有数条信号的联接端，主要有LRCK、BCK、DATA等接线端（对于 DVD还有主机接口线），还有伺服系统输出信号应送到伺服执行器件，以完成激光头的伺服控制。伺服执行器件与伺服电路之间经常通过接口电路T3相联接，但有时两者直接相联接。于是，由伺服执行器件接口T3逆着信号流向可向伺服系统寻找，可找到伺服驱动电路（主要是聚焦、循迹、进给驱动）；还可以沿信号线向CD－DSP电路寻找主轴CLV控制电路；实际上，系统微处理器（常用CPU表示）经常通过数据总线与VCD解压板相联（也有的微处理合并在DSP芯片内部），接口用T4表示，有时T4与T2组成一个接口。利用T4接口可找到微处理器的相关引出脚。微处理器还要与键控操作板与VFD显示电路相连接，通常经过插接件T5将两者联系起来；于是，由T5可找到微处理器与键盘操作、显示屏电路相联系的引出脚。
2、打开缺口，联系前后
任何一种电路图内部都有些识读的薄弱环节。各部分电路的繁简、难易程度总有些不同，或者某些元器件的图形、符号不同于一般元器件，这些地方都是读图的内部薄弱环节，是易读环节，它们可作为看图的内部突破口。可以选择这些地方作为读图的突破口，打开缺口后，可迅速向前、后、左、右联系，并与第一步方法相配合，可以识读许多电路。
只要读者留心，在电路图内部总会有许多读者已经熟悉的环节，抓住它即可迅速打开看图的缺口，向纵深发展。最直观，易读的内部环节就是集成电路，特别是那些大规模集成电路，它们的引出脚都在40个以上，多者达到100多个，在图中十分醒目，绘图者还经常把它们放置在电路图的中心或明显位置。然后，以这些集成电路为中心向外扩展，可心找到许多电路。例如，由CD－DSP芯片向后可找到T2接口，向前可找到RF放大器，再向前则找到T1接口。由微处理器芯片向四面八方扩展，可找到CD－DSP、伺服系统、T3接口、T5接口等；由伺服信号处理芯片可找到伺服驱动电路和RF放大器等。将集成电路作为内部突破口需要有一个前提条件，必须知道这些集成电路的具体型号，知道该型号集成电路的主要功能，熟悉其主要引出脚的名称和用途，否则将给读图带来许多不便。有时读者已经熟悉了大部分集成电路，不熟悉其某些个别集成电路，根据组成方框图和前后联系，也可以猜测到该未知集成电路的功能。
电路图中还有一些易识读，易记忆的内容，也可以作为电路内部的突破口。例如，图中标注的中文文字、外文字母或缩写词，一些重要而易读的元器件图形符号，某些可调电阻或电位器等。为了能够方便、顺利地使用这些突破口，读者应当熟悉各种外文字母、缩写词的物理含义，有一定的外语基础（一般为英语），读者应当熟悉视听设备经常用的一些专业用语及其缩写词；读者应当熟悉这些元器件的功能、参数及指标等。读者的知识面宽一些，有利于读图，读者应当有意识地记忆一些有用的常识。
3、难点分析，放在最后
经过以上两步识读过程，电路图的大部分内容可以看懂。但是，还会余下局部电路尚未看懂或不太懂。第三步可专门用来围歼难点。这是看图的难点部分，也是看图的最后一步。读者可通过各种方法或手段突破难点电路。
在实用电路图上，难于看懂的地方经常表现在两个地方，一个是某些集成电路内部的信号流通处理过程，由于这些内容看不懂，因而其外接引出脚功能无法理解；另一个是某些外围分立元件电路，不了解设置该电路的目的意义，不知道信号处理过程。对于这些难点电路，依据整机方框图，根据各个部分电路的功能和相互联系，通过逻辑分析，试探功能与信号流程等分析方法，总可以看懂这些难点电路。
实际上，电路图上可供识读和利用的信息非常多，配合读者的综合、分析、研究，必能看懂全图。每个人的实际情况各不相同，看图和判断的方法可能稍有不同，看图步骤也不是一成不变的。激光视盘机技术发展很快，厂家经常开发出新型电路或新功能的电路，甚至电路程式比较奇特。可以在上述看图基本思路基础上，灵活地完成看图工作。 [p]

三、看集成电路图的方法和要求
激光视盘机使用了各种型号、功能的集成电路（IC），并以几块大规模或超大规模集成电路为核心，配合其它集成电路和分立件电路，组成整机电路。这些起核心作用的集成电路，可以含有一个或几个系统电路的功能。看整机电路图、板块电路图和系统电路图都是看以集成电路为核心的电路图。应当怎样看集成电路图？看什么内容？应当达到什么要求呢？下面作简要叙述。
1、看集成电路图的方法和内容
看集成电路图的方法，可以采用前述三句话、三步聚；也可以集成电路为中心，在该芯片内信号通路的基础上，向块外联系和扩大，然后建立各集成块之间的联系，最后掌握全局和细节；也可以几种方法相结合，因图制宜地看图。
看集成电路图时，应主要看哪些内容呢？可以归纳为以下四句话：职能类型，信号流程，内外联系，引脚功能。下面分别解释。
（1） 职能类型　
首先要搞清楚所使用的集成电路的型号、类型和主要职能，这是识读集成电路的第一步。例如CD唱机所用集成块的类型主要有RF放大器、伺服信号处理及数字信号解调电路、伺服驱动、系统控制器（一般集成在DSP集成电路中）等等。首先心须清楚集成电路的具体型号，还要搞清该集成电路的类型，尤其要熟悉其主要功能。各种不同型号的集成电路，其内部主要功能和电路结构可能是相似的；也可能电路结构和电路程式不相同，但能够完成相同的功能。熟悉功能是最重要的。
为了迅速、正确地识读电路图，读者应当有意识地积累一些常用集成电路的有关资料，有目的地铭记一些集成电路的具体型号、类型，了解使用集成电路的大趋势和最新情况。有些集成电路之间的型号不同，但功能相同，甚至可直接互相代用；有些块的序号相近，但功能和引出脚截然不同；后期出现的某些集成电路可完成早期若干个集成块的功能。读者掌握这些资料后，在识读集成电路图时，将显示出巨大的优越性。附表2、3、4、5列出了我公司部分激光视盘机常见集成块型号、功能和参考电压一览表，可供读者看图时参阅。
（2） 信号流程
读电路图时，不应满足于仅掌握集成电路的类型和基本功能，还应当熟悉信号的基本处理过程。通常，集成块内部电路的结构十分复杂，读图者不需要对它作过细的分析研究，但应当熟悉内电路的信号处理过程，或者说，应搞清楚其内部的功能方框图。由方框图可以看出信号的流通过程，可以看出集成块可完成哪些具体功能。可以把集成电路看成一个元器件，不必过于追求这个元器件的结构和详细工作过程，但应当明确集成电路内各个方框完成的具体功能，即熟悉输入、输出什么信号，熟悉信号的波形幅度、频率的变化规律，熟悉各个方框之间的联系，熟悉信号在集成块内的来龙去脉。作到这一点，才算是初步搞清了集成电路图。
目前，有些整机电路图信息资料标注不够全面，仅给出了集成块的引出脚数目和各引出脚的符号，没有给出集成块内部方框图，没有给出集成块引出脚的直流工作点。它将给深入地读图带来不便，读者应当再查找一些其它资料，来弥补其不足。还有，许多内部组成方框图往往使用外文字母或缩写词来标注，也给初学者还来一定困难，这就要读者尽快熟悉字母和缩写词的中文含义，否则难以识读这些电路图。
（3） 内外联系
由于集成工艺的特点所决定，集成电路必须通过引出脚与外围元器件相联系。为了使集成电路完成一定的功能，必须与外部单元电路或元件发生联系，还必须通过引出脚与前级、后级电路发生联系。在读电路图时，必须将集成电路内外电路联系起来，它们作为一个电路系统的整体，来完成某些特定的功能。不能够联系内外电路，将看不出信号的来龙去脉，难于分析电路的功能。
对于同一个集成电路，在不同的整机设计者手中，可能设计出不同的外接电路，配接不同的元件网络。由于外接分立件电路可以千变万化，这些分立件电路经常是读图的疑难电路。要花些气力来突破这些难点，否则将不能全面、正确地识读整机电路图。
（4） 引脚功能
在集成电路图上，各个引脚不仅需要标出顺序号，还使用简单字母符号标出其名称。这些字母符号经常是英语的缩写词，它可以表示该引出脚的功能。在看集成电路图时，必须十分重视各个引出脚的功能。引出脚是内外电路联系的纽带，要明确各引出脚与内部各功能方框图的联系，它是内部相应方框的引出脚；还要明确引出脚外接元件的功能作用，外电路通过引出脚来配合内电路工作。有些引出脚是集成电路的输入、输出端口，这些引出脚在看电路图时，具有重要意义。在识读集成电路图时，要逐个观察代表内部功能的各个方框图，还要同时识别各自相应的引出脚，识别外接电路或元件，这些工作经常是识读集成电路图的主要工作。

通常，集成电路引出脚和外接元件有一定的规律性，但是，其规律也不是一成不变的，在不同的机型当中，某些引出脚不使用，或者信号流向有所不同，读者应当灵活掌握。
2、读引出脚要作到“四清楚”
读引出脚是读集成电路图的一项经常性工作，也是最重要的工作。熟悉内部组成方框图，可加深对引出脚功能的认识；熟悉引出脚的功能，可加强对组成方框图的理解。在识读引出脚时，应当作到以下“四清楚”。
（1）符号功能
根据原设计者的要求，每个引出脚都有自己的用途和名称。根据各个引出脚的设计思想，在各脚附近都标注有英文字母或缩写词。专业人员或维修人员根据图纸上标注的英文词，即可知道该脚的性质、功能。但应看到，各个厂家对同一种性质和功能的引出脚，可能使用不同的缩写字词；多数国家，生产厂家使用相同或相近的缩写字词。常见的表示法有：RFO表示高频（EFM待解调信号）输出端，RCIN表示遥控信号输入端，BCK表示数据时钟信号引出脚，RLCK表示左右声道时钟信号引出脚，FOK表示聚焦完成信号引出脚，DATA表示数据信号引出脚，CLK表示时钟信号引脚，FE表示聚焦误差信号引出脚，TE表示循迹误差信号引出脚，G表示绿基色信号引出脚，HSYNC表示行同步信号引出脚，VSYNC表示场同步信号引出脚，NC表示空闲待用脚，GND表示接地等等。如果读者对这些字词表示法十分熟悉，将给看集成电路图带来极大的方便，如果不熟悉这些字词，则将给看图造成许多困难。
（2）信号波形
许多引出脚是输入、输出信号端口，有些引出脚是开关性或脉冲信号、数据流或模拟信号端口，有些引出脚则是关键性的测试脚。读者应当熟悉一些重要引出脚的信号波形，了解引出脚的信号波形形状、幅度、频率，对识读电路图、检修整机故障具有重要意义。通常，使用示波器可精确地识读引出脚的输入、输出波形形状、频率和幅度等。
（3）有关数据
还要熟悉引出脚的有关数据。它对识读电路图和检修故障同样具有重要意义。首先，要熟悉有关信号波形的数据，要明确信号幅度的范围、信号的频率数值。其次，还要熟悉引出脚的电流、电压、电阻等方面的数据，尤其要明确该脚的静态工作电压和动态工作电压。对于那些动态、静态直流电压数值不相同的引出脚，更要重视。
（4）流向分明　
还要重视引出脚信号的流向问题，必须区分清楚该脚信号的名称，更要区分清楚该脚是信号输入端，还是信号输出端，还是双向信号（I/O）端口。若信号流向不明确，将无法看懂电路图。有些引出脚是信号控制端，而CD-DSP、伺服电路、VCD解压缩要设置控制信号输出和输入端。控制信号可能是开关电压，也可能是数据流，或者是PWM信号等。

二、 看单元电路图的基本方法和主要内容
各个系统电路是由若干个单元电路所组成。要想读懂整机电路、板块电路和系统电路，必须读懂各系统的单元电路图。单元电路是整机的电路单元。随着集成电路技术水平的提高，可将几个甚至几十个单元电路集成在一块集成电路中。目前，在整机电路图上，分立件单元电路越来越少，使分析整机内单元电路的任务越来越少了，也容易了。但熟悉掌握整机的各种单元电路的功能原理，它对于掌握视盘机的工作原理，对于检修视盘机都是十分必要的。
在识读单元电路图时，应当主要识读以下内容：原理、功能，结构、类型、变换过程，数值波形。
1、原理、功能
每一个电路系统要完成一种信号的处理功能，而每个单元电路则只完成此信号处理过程的某个环节。识读单元电路时，首先要搞清楚该单元电路在本电路系统中设置目的和功能，它主要完成什么任务。然后，根据功能、任务的要求，来分析其电路工作原理。有时单元电路的功能、作用难以立即确定下来，可以根据它在系统电路中的位置假定其基本功能，分析其工作原理，然后加以分析和验证，并最后加以确定。
检测验证工作主要通过示波器检测来实现。分析电路工作原理则需要识读者的理论基础和读图经验。分析工作原理主要指弄清电路信号的内容及特点，电路如何产生新信号和如何实现信号变换的。
2、结构、类型
在分析电路功能和原理时，必然伴随着分析单元电路的结构和类型。对于集成化单元电路来说，可以不去管电路的具体形式；对分立件电路来说，则必须分析电路结构，以便正确分析电路类型和工作原理。应当看到，完成同一个功能的单元电路，可以使用不同结构和类型的电路；甚至实现同一功能的电路，可以使用不同工作原理的电路。例如，在CD唱机或VCD视盘机电路中，纠正误码、错码是重要课题，为了完成这一任务可以使用不同原理的电路；可以使用不同方法来纠正误码、错码；可以使用不同结构和类型的电路实现错误纠正；直到目前，人们还在继续研究更有效的错码纠正措施。
3、变换过程
分析电路工作原理，必然伴随着分析信号的变换过程。分析信号的变换规律是分析电路原理的关键。信号分析清楚了，工作原理必然迎刃而解。分析信号主要是分析输入信号和输出信号的波形、幅度、频率，分析它们的内容及特点，分析信号转变的原理及作用。
4、数值、波形
在分析信号时，要熟悉信号波形的规律，还应当熟悉其数值。信号幅度、频率的数值也是反映信号特点和规律的重要内容，通过分析输入、输出信号的波形变化规律，分析信号幅度、频率变化规律，可以深入掌握电路工作原理。另外，对于分立件电路来说，电路的直流工作点数值也是分析的内容，它直接影响着电路的工作状态和工作原理；对于集成电路来说，其相应引出脚的动态、静态工作电压数值也要十分重视。
